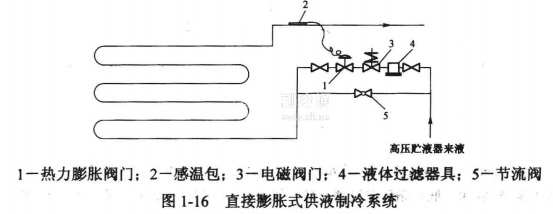

直接膨胀式供液制冷系统 (如图1-16所示)。
高压液体制冷剂通过膨胀阀直接向蒸发器供液制冷，吸热气化后直接由制冷压缩机吸入，称为直接膨胀式供液制冷系统。其流程:高压液体制冷剂一膨胀阀一蒸发器(吸热制冷，成气、液两相)一制冷压缩机吸入。
优点:该系统简单，不需设置气液分离器，节省了投资;缺点:不能均匀供液，且难以控制供液，因无效气体，影响蒸发器传热效率和制冷压缩机的制冷效率。只适用于负荷小的小型冷库和小型自动化制冷装置。
在氟利昂制冷系统中可采用直接膨胀式供液制冷系统，为避免供液难以控制，使用了热力膨胀阀供液，这样可使制冷剂有二定的过热度，不会造成制冷压缩机的湿行程。

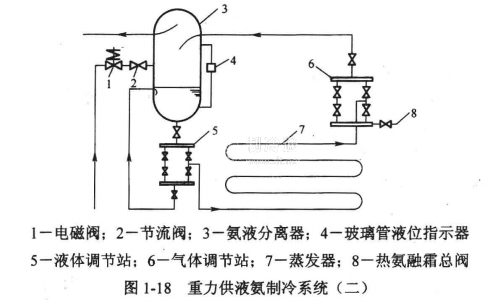

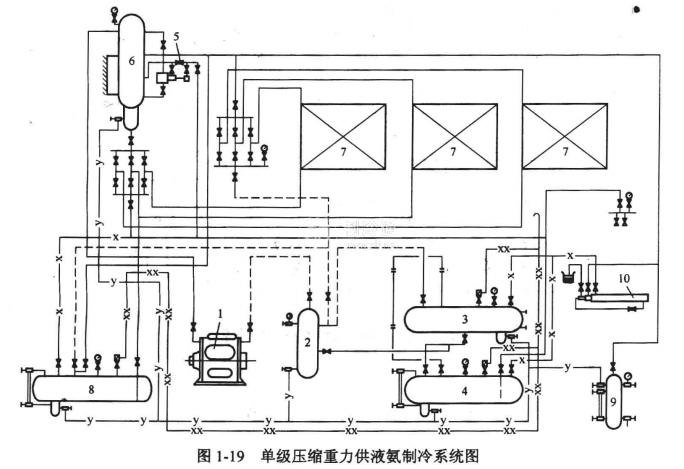

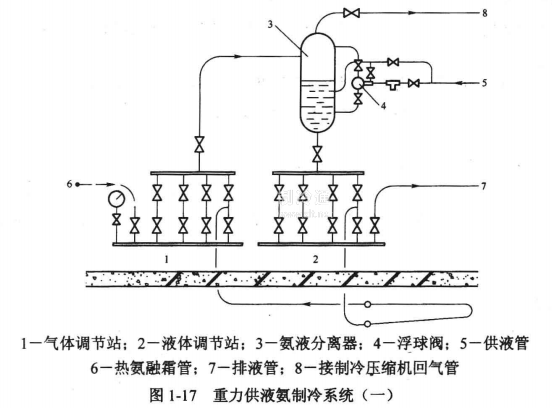

重力供液制冷系统 利用位置较高的氨液分离器里的液体高度作为液柱静压力，使液体依靠重力作用流入蒸发器供液制冷，称为重力供液制冷系统。重力供液制冷系统如图1-17至图1-19所示。重力供液制冷系统流程:高压液体制冷剂→浮球阀或手动膨胀阀→氨液分离器→低压液体制冷剂借助重力由高向低处流进→蒸发器制冷→氨液分离器→制冷压缩机吸入。
