PDS-1型信号采集和接线

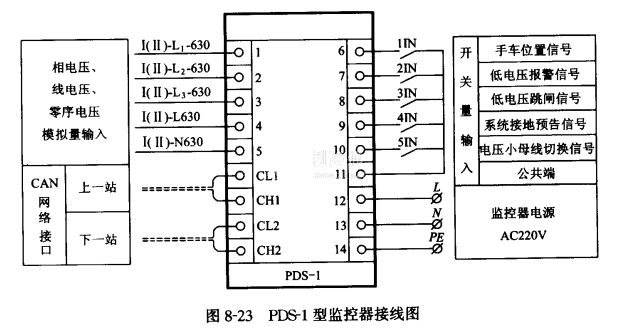

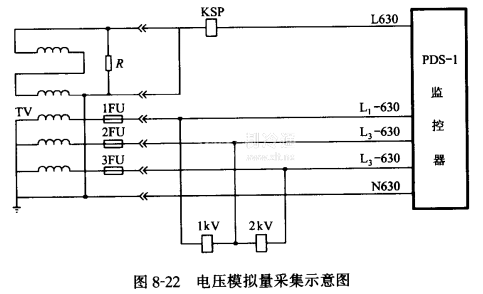

电压流模拟量信号取自电压互感器(TV)二次侧。线电压信号取L1-630,12-630, L.3-630三点。相电压信号取L,-630,场-630,与-630,N630四点。零序电压取自二次辅助线圈(开口三角)L630,N630两点。如图8-21~8-22所示。开关量输入取自各保护继电器无源干触点。由各工程二次接线图决定。监控器接线图如图8-23所示。
PDS-2型信号采集和接线
A.正常工作电流模拟量信号采集方法 正常工作电流最取自电源进线、出线、母联回路中测里用的电流互感器((1 TA)二次侧。可与有功电度表、无功电度表、电流表等申联共用，其示意图如图8-24~8-25所示。

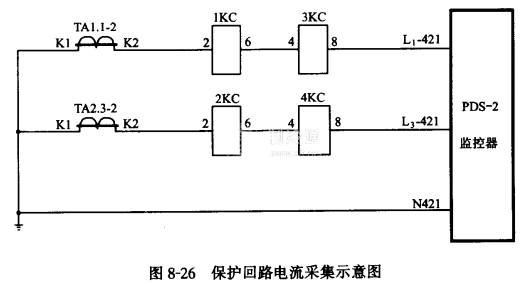

B.过电流和电流速断电流盆取自电源进线、出线、母联回路中继电保护用的电流互感器(2TA)二次侧。可与电流继电器串联共用，其接线图如图8-26所示。

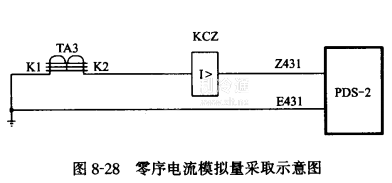

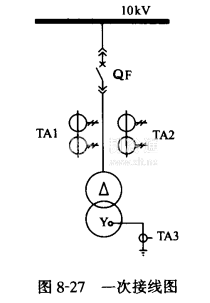

C.零序电流模拟量采取方法:零序电流模拟量取自零序电流互感器(3TA)二次侧。可与零序电流继电器(KCZ)串联共用，其接线图如图8-27~8-28所示。
D.变压器温度模拟量采取方法

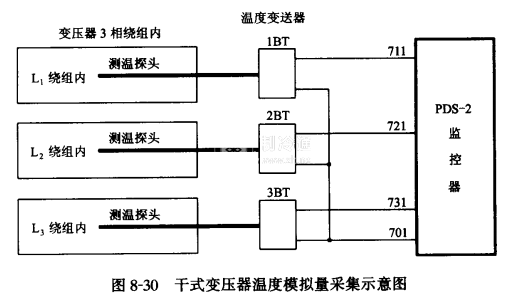

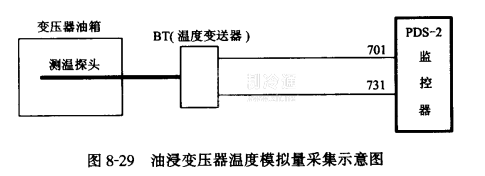

油浸式变压器温度模拟盆取自放在油箱内的感温元件。干式变压器温度模拟量取自埋在L1,L2,L3三相绕组内的热敏电阻或铂热电阻。测量温度经变送器将温度信号转换为0~20mA直流信号提供给监控器。也可采用智能温度变送器直接转换为数字信号输入监控器。不过目前智能温度变送器价格较高。油浸式变压器温度信号采集如图8-29所示。干式变压器信号采集如图8-30所示。

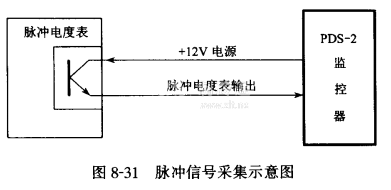

E.脉冲电度量信号采集:脉冲电度量信号输出方式有三极管发射极输出和光隔二次侧输出两种，这里选择光隔二次侧输出方式，如图8-31所示。
F.遥信最的采集方法:开关量输入取自各保护继电器无源干触点。编程模块内有电流速断、过电流、变压器二次侧单相接地、变压器温度超高、重瓦斯、轻瓦斯等继电保护回路程序。由各工程二次接线图决定。
