PDS-1型控制面板功能如图8-18所示。
PDS-1面板功能序号说明:
序号①一监控器电源开关。序号②一选择键:用于检阅和设定参数翻页。本监控器可在液晶显示屏上检阅相电压、线电压、零序电压、低电压保护动作设定值，输入密码后可修改低电压保护动作设定值。序号③一增加键:用于密码或参数设定值修改。序号④一减少键:用于密码或参数设定值修改。序号⑤一确认/复位键:用于密码或参数设定值修改后的单项确认，及故障代码消除后的复位。

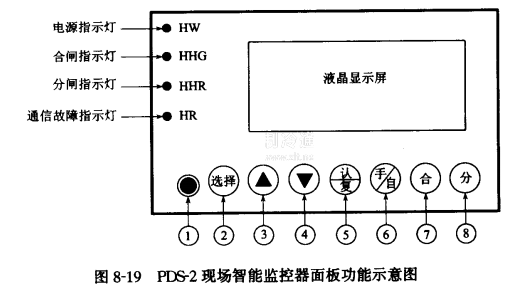

PDS-2型控制面板功能如图8-19所示。
PDS-2面板功能序号说明:
序号①一监控器电源开关。序号②一选择键:用于检阅和设定参数翻页。本控制可以检阅电流、有功电度、无功电度、功率因数。变压器温度，过电流设定值等参数谊。输入密码后可修改过电流及电流速断保护动作时间设定值及变压器温度越限值。序号③一增加键:用于密码或参数设定值修改。序号④一减少键:用于密码或参数设定值修改。序号⑤一确认/复位键:用于密码或参数设定值修改后的单项确认，及故障代码消除后的复位。序号⑥一转换键:用于本单元运行方式转换(遥控/就地控制转换)。序号⑦一合闸键:用于本单元主开关(断路器)合闸操作。序号⑧一分闸键:用于本单元主开关(断路器)分闸操作。面板上的合、开按键，执行对本单元断路器送/4电操作。在控制操作中实现安全操作闭锁功能。

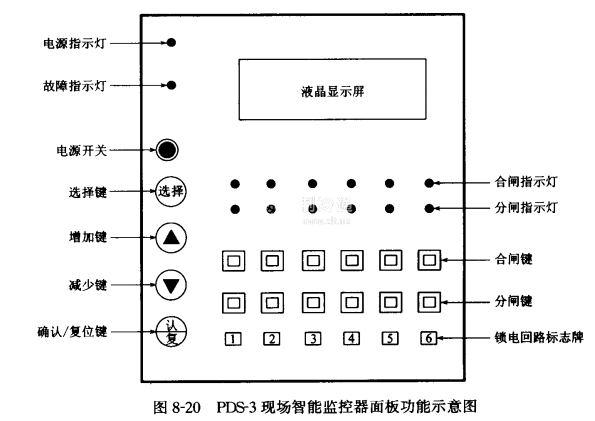

PDS-3型控制面板功能 如图8-20所示。
PDS-3型监控器，按一台低压配电柜6个馈电回路设置控制键。若多于6个馈电回路，在订货时加以说明，供应商可以按用户要求生产。控制面板的选择键、增加键、减少键、确认/复位键功能与PDS-1型完全相同。
