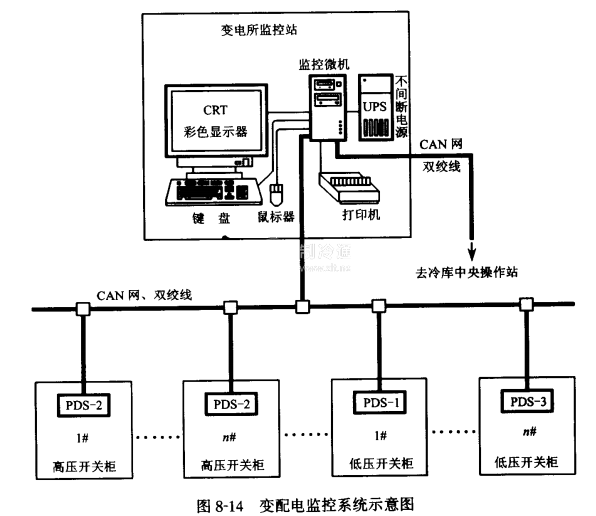

变配电监控系统也是一个分散控制集中管理、总线式拓扑结构计算机网络。由监控站和现场智能监控器、通信卡和传输介质组成。能实现对冷库变配电系统遥测、遥信和遥控等全面管理功能。为合理调配负荷,实现优化运行,节约电能提供了必须的条件。并且可以与冷冻冷藏计算机网络联网。拓扑结构如图8-14所示。
变配电监控系统设计为分层管理模式。下位机是分布式单元监控器,具有单元继电器保护和模拟量、开关量采集、操作回路及汉字显示功能。上位机(监控主机)具有实时采集单元监控器的数据、对数据处理和管理及实现系统管理功能。
