控制面板功能示意图如图8-9所示。
控制面板功能说明

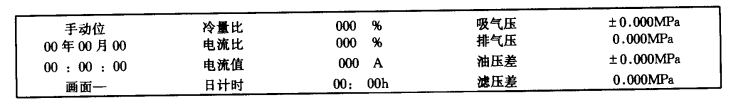

A. 显示部分: 序号①-是一块液晶显示屏，用于显示和读取信息。当接入电源后，屏上就会显示如下基本画面。
B.控制部分:用于控制压缩机
序号②一绿灯亮表示压缩机运转。启动时绿灯会闪烁，直到XH-II从启动柜收到压缩机正常运转反馈信号。序号③一绿灯亮表示油泵运转。序号④一绿灯亮表示冷量增载。序号⑤一黄灯亮表示冷量减载。序号⑥一压缩机启动按钮。序号⑦一压缩机停车按钮。序号⑧一油泵启动按钮。序号⑨一油泵停车按钮。序号⑩一手动工作方式时，用手批动一次这个按钮，压缩机上滑阀移向较高的容量，再次欲动一次这个按钮，滑阀将停止移动。序号⑪一手动工作方式时，用手欲动一次这个按钮，压缩机上滑阀移向较低的容量，再次欲动一次这个按钮，滑阀将停止移动。
C.功能部分:用于功能操作。
序号⑫一从上层画面进入下层画面;输入密码和修改设定各项参数前后的确认;对运行方式和系统选择各项修改后的确认。序号⑬一对主菜单第二层画面中某一选项有几个画面时进行循环换页;对开机前自检故降第一层画面进行换页。序号⑭一对下层画面向上一层画面返回;对开机后提示信息和故障显示(第三层画面)向上层画面返回。序号⑮一对报警和故障灯复位。序号⑯一⑰一在修改设定参数时，对有数位光标数值进行增、减;对修改运行方式和系统选择有阴影选项进行内容选项。序号⑱~⑲一对同一画面有多个选项进行递序，顺序移动阴影或光标，而确定选项。序号⑳一停机状态下自检故障灯亮，故障排除后灭;机组指令开机，(包括手动位开油泵)后，故障时亮，故障排除并且复位后灭。
