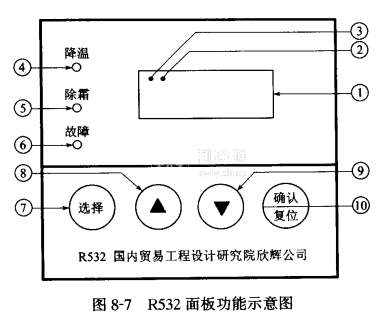

R系列智能控制器的面板功能如图8-7所示。

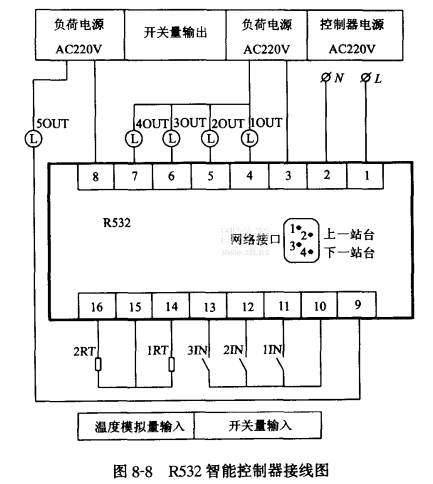

R532型输入/输出接线如图8-8所示。
R532面板功能介绍:
序号①一5位LED数码管显示屏。
序号②一冷间工况指示，当冷间设为低温工况时亮，否则为高温。
序号③一运行方式指示，手动或遥控方式时亮，自动方式时灭。
序号④一降温指示灯(绿)，本冷间要求降温时闪烁;当已投人降温运行时，由闪转为亮;停止降温时灯灭。
序号⑤一除霜指示灯(黄)，本冷间要求和等待除霜时闪烁;当已执行除霜程序时，由闪转为亮;除霜结束时灯灭。
序号⑥一指示灯(红)，当本控制单元通信故障时灯亮;故障排除后灯灭;
序号⑦一选择键，用于检阅和修改设定参数选项翻页。
序号⑧一增加键，用于密码或参数设定值修改。
序号⑨一减少键，用于密码或参数设定值修改。
序号⑩一确认/复位键，用于密码或参数设定，手动强制除霜输入后的单项确认和故障后代码显示的消除复位。
