网络中各结点相互连接的方法和形式称为计算机网络的拓扑结构。计算机网络的拓扑结构就是信道的拓扑结构。不同的拓扑结构的信道访问技术、网络性能、设备的选择等各不相同。它影响着整个网络的设计、功能、可靠性和投资费用等。因此，选用合理的拓扑结构。是设计冷库监控系统计算机网络的重要环节。
计算机网络的拓扑结构有点到点通信方式的星形、树形等、环形拓扑结构。有广播通信方式的总线形、环形、任意形等拓扑结构，以及以上各种结构的组合。冷库监控计算机网络多采用广播通信方式的总线形或环形拓扑结构。
总线形拓扑结构
总线形拓扑结构采用单根传翰线作为传输介质(总线)，所有的站点都通过相应的硬件接口直接连接到总线上。总线形拓扑结构多用于微机局域网中，冷库监控系统计算机网络也适合采用总线形结构的计算机网络。

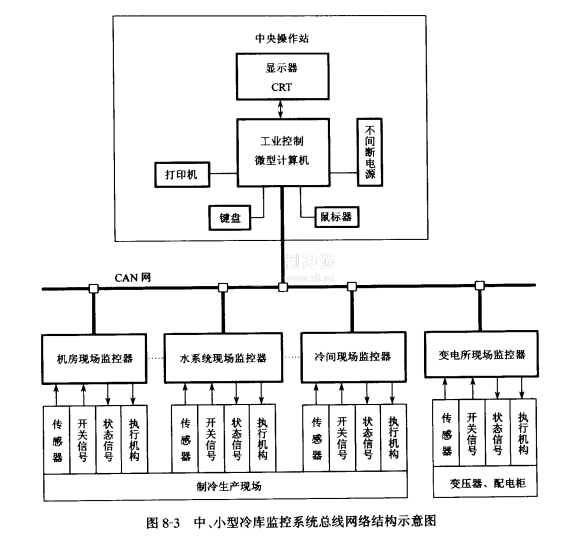

图8-3是一个中小型冷库监控系统总线网络结构。通信设备(网卡)置于现场控制器和监控主机内部，所有现场控制器都挂在总线上。互相交换，共享信息的网络。

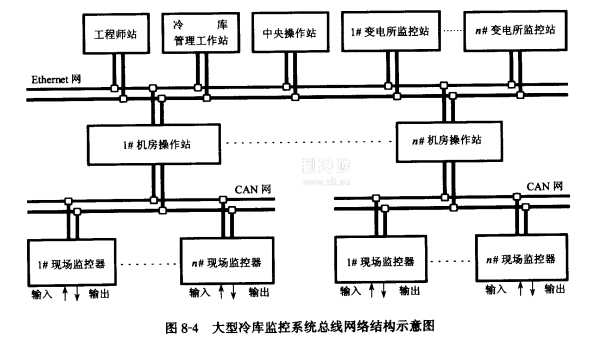

图8-4是一个大型冷库监控系统两层总线网络结构。上层网络由工程师站、中央监控站、机房操作站、变配电所监控站组成、以太网(Ethemet Network)总线作为互相交换，共享信息的通道。下层网络由机房操作站、现场智能控制器、CAN控制网络总线组成，是机房操作站和现场控制器之间相互通信的网络。总线形结构中，结点的插人和拆卸非常方便，易于网络的扩充。当网络中某一结点发生故障时，不影响整个网络的运行，所以可靠性较高。
环形结构

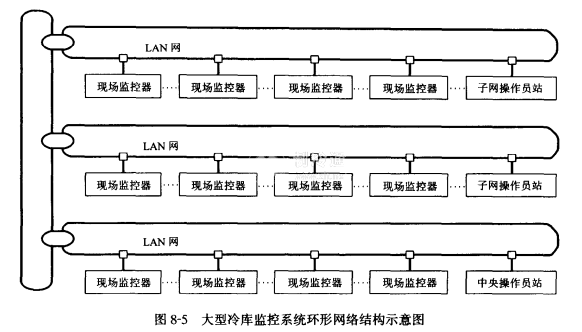

图8-5所示，大型冷库监控系统采用的环形结构的计算机网络。将多个子网互联，各子站与监控主机之间在结构上不分任何级别。因此也无需增加硬件。组网比较灵活，可以根据设备的分布情况逐步组成网络，也可根据需要随时拓展网络。而且运行比较可靠。一个子网出现故障不影响其他子网和整个网络。
