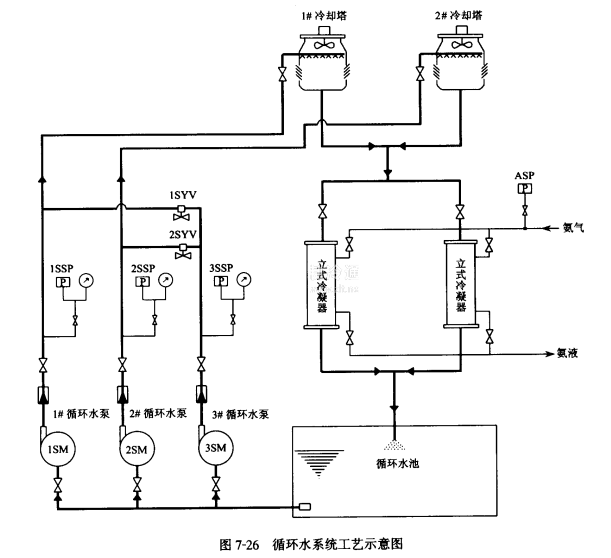

例如某冷库循环水泵房内有3台循环水泵，机房屋顶安装两台冷却塔。工艺示意图如图7-26所示。冷凝器进气管上安装有ASP压力控制器，控制冷凝压力。循环水泵出水管上分别安装有1SSP,2SSP,3SSP压力控制器，作为循环水泵安全保护。给水管上安装有1SYV和2SYV电磁阀作为备用泵投入时管路切换。
1.两台循环水泵工作，一台备用。3台循环水泵可以互为备用。工作循环水泵启动，对应的冷却塔上的风机也启动。
2.控制方式分为手动和自动两种形式，自动工作时，循环水泵和冷却塔上的风机受库温控制。开停台数由冷凝压力调节。当有冷间发出降温(库温达到上限)请求时，首先启动第1台循环水泵和第1台冷却塔上的风机。如冷凝压力超过1.2MPa时，则ASP压力控制器上限位触头吸合，延时30:后(大于I台泵的启动时间)，启动第2台循环水泵和第2台冷却塔上的风机，如冷凝压力低于1.05MPa时，ASP压力控制器下限位触头吸合，使第2台循环水泵和第2台冷却塔的风机停车。当所有的冷间库温到达下限时。工作的循环水泵延时5min停车。

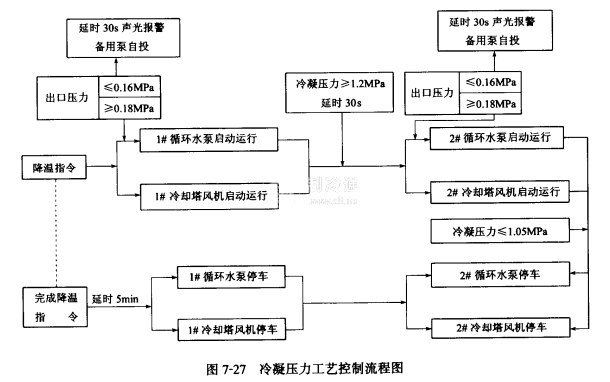

1 SSP-3SSP压力控制器分别保护1#-3#循环水泵，当水泵启动后出水管无水，出口压力小于0.16MPa时，则相应的SSP压力控制器下限位触头吸合，延时30s后声光报普，水泵自动停车，备用循环水泵自动投入运行。如出口压力)0.18MPa时，则相应的SSP压力控制器上限位触头吸合，循环水泵正常运行。工艺流程如图7-27所示。
