根据工艺控制流程，画出继电器有接点控制原理图;
1.选择PLC软件中和继电器系统中一一对应功能相同的器件;
2.按接点和器件对应关系画出梯形图;
3.简化和修改梯形图，使其符合PLC的特殊规定和要求。在修正中可以适当增加器件或接点。
4.将检侧元件(如行程开关、温度控制器、按钮等)合理安排，并且接入输入口。
5.将被控元件(如电动机、电磁阀等)接入输出口。

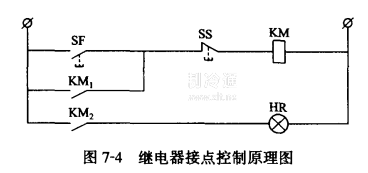

例如图7-4是一台水泵电动机的继电器有接点控制原理图，如按“SF"启动按钮，则水泵电动机启动，如按“SS"停止按钮，则水泵电动机停车，启动按钮“SF”与交流接触器的常开接点“KM1”并联运行是逻辑“或”。再跟停止按钮“SS”串联运行是逻辑“与”来控制交流接触器线圈“KM”，再由“KM”控制水泵电动机的起停，继电器的开关逻辑函数为:

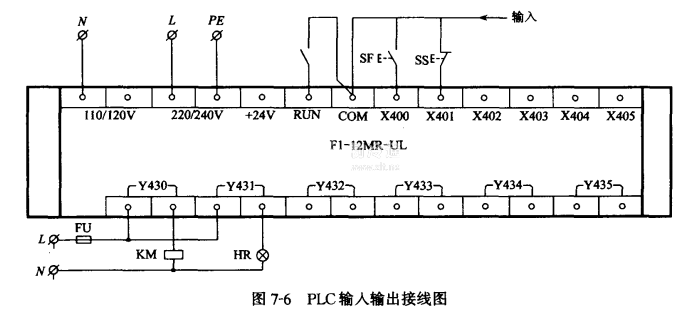

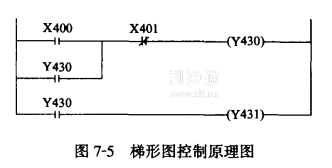

将继电器接点电路图7-4翻译成梯形图，首先选择PLC机软件中和图7-4中一一对应功能相同的器件，按接点和器件对应关系画出梯形图，如图7-5所示。再根据梯形图，将“SF”和“SS”接人PC机输入口，将交流接触器线圈“KM”和“HR”红色信号灯接入输出口如图7-6所示。这是最简单的梯形图设计例子。
