时间继电器是继电器接点控制线路中仅次于中间继电器的常用继电器。
电磁式时间继电器 电磁式时间继电器一般在其铁芯上装有阻尼线圈。由阻尼线圈中感应电流阻碍主磁增加或减少以达到延时动作或延时返回的目的。延时时间很短。以下几种型号的时间继电器属于电磁式时间继电器。
a. DS-110,120系列电磁式时间继电器:是带有延时机构吸入式电磁时间继电器，适用于各种保护和自控线路中，使被控的元件得到所需要的延时。

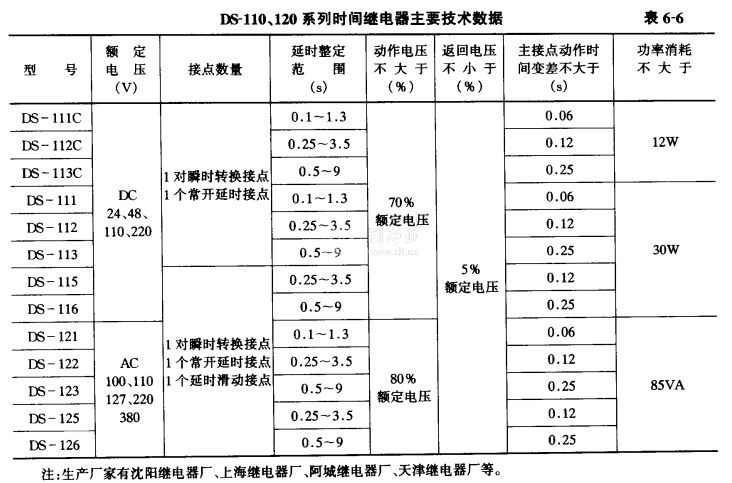

热稳定性: DS-111 C, DS-112C,DS-113C型的线圈能长期耐110%额定电压。其他型号的线圈能耐受110%额定电压历时2min。接点断开容量:在电压不高于220V，电流不大于1A的直流感性负荷电路中(时间常数)主要技术数据见表6-6。时间常数不大于5x 10‾³s，接点断开功率为100W。

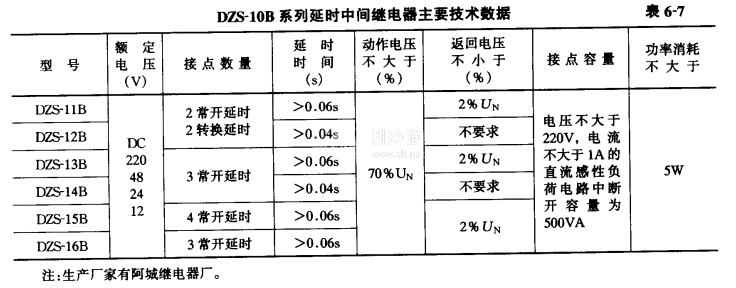

b. DZS-10B系列电磁式时间继电器:是电磁式延时中间继电器，适用于各种保护和自控线路中，以增加接点数量和接点容量。DZS-11 B,DZS-13B型继电器为动作延时继电器。DZS-12B,DZS-14B型继电器为返回延时继电器。DZS-15B,DZS-16B型继电器为电压延时动作和电流保持的继电器。主要技术数据见表6-7。

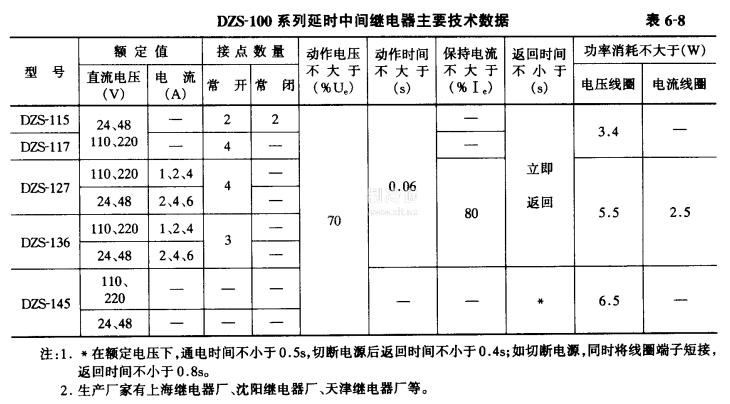

c.DZS-100系列电磁式时间继电器:是吸片式电磁延时中间继电器，作为辅助继电器，用于直流操作的保护回路中，以增加主保护继电器的接点数量或接点容量。DZS-115,DZS-117型继电器为动作延时继电器，有1个工作线圈(电压线圈)。DZS-145型继电器为延时返回继电器，有1个工作线圈(电压线圈)和1个阻尼线圈。DZS-127,DZS-136型继电器为延时电压动作和电流保持的继电器。有1个工作线圈(电压线圈)和两个保持线圈(电流线圈)。主要技术数据见表6-8。
