布置冷凝器时，其安装高度必须使制冷剂液体能借助重力顺畅地流入储液器。根据其结构形式的不同，具有不同的布置方式。

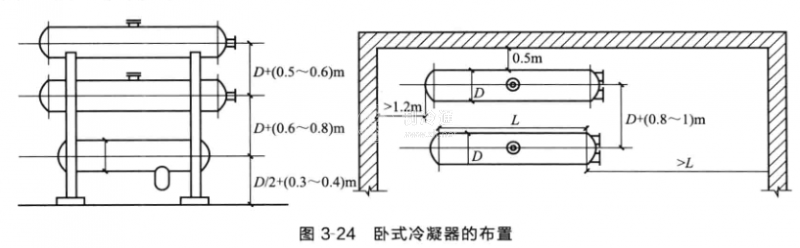

卧式冷凝器宜布置在室内.其布置位置应考虑其管族清洗以及更换管子的距离;为节省建筑面积，也可将其一端对准门或窗布置，以便通过门或窗来进行维修。另外，在冷凝器两端必须留有装卸端盖的距离。为保证出液顺畅.其出液管的截止阀至少应低于出液口300mm,靠墙安装的卧式冷凝器的布置尺寸以及卧式冷凝器与储液器的垂直布置如图3-24所示，供设计时参考。

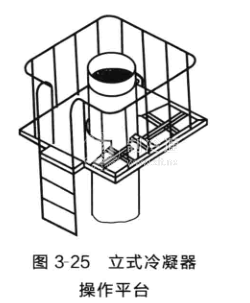

立式冷凝器应安装在室外离机房出入口较近的地方。如果利用冷却水池作为立式冷凝器的安装从础.则水池壁与机房等建筑物的外墙墙面应大于3m.以防止水滴外溅损坏建筑物。其安装高度必须使氨液能借助重力流入储液器，室外夏季通风温度高于32℃的地区.要附有遮阳设施。立式冷凝器上方应留有清洗冷却管的空间，其冷却水池呈敞开式或设入孔。为了便于操作和清除水垢.立式冷凝器应设有钢结构的操作平台.如图3-25所示。
淋激式冷凝器宜布置在室外通风良好的地方或安装在机房屋顶上。布置时应注意其方位，尽量要使其排管垂直于该地区夏季主异风向.风速较大的地区，冷凝器四周应设百叶挡风板，防止水滴大量被风吹散。
蒸发式冷凝器一般也布置在室外或机房屋顶之上，周圈通风良好。由于其内部阻力较大，制冷剂通过后压力损失较大.因此必须考虑一定的静压液柱，以使冷却后的液体制冷剂能较通畅地流入储液器，且储液器的均压管应尽量接近冷凝器进气部位。如图3-26所示为两台蒸发式冷凝器的并联连接方案，布置时应注意以下事项。
①出液管应有足够长的垂直立管，如图3-26所示中h应不小于1. 2-1. 5m,
②在立管下端应设存液弯.建立一定的液封，用以抵消冷凝管组之间出口压力的差别.如果不设存液弯.当一台冷凝器停止工作时.制冷剂液体会流入正在工作的冷凝竹组.使冷凝器的有效换热面积减小，运行不正常。
当蒸发式冷凝器与立式壳管式冷凝器并联时，务必要考虑到制冷剂通过不同形式冷凝器时压力降的不同，否则制冷剂将充入压力降最大的冷凝器中，设计中应尽量避免出现这种布置方式。
