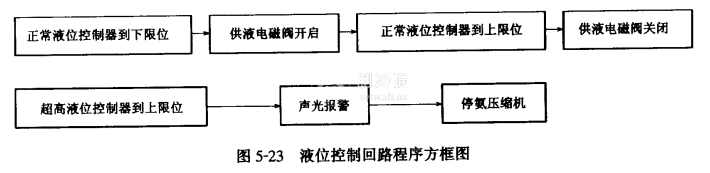

液位回路制冷自控程序方框图，如图5-23所示。

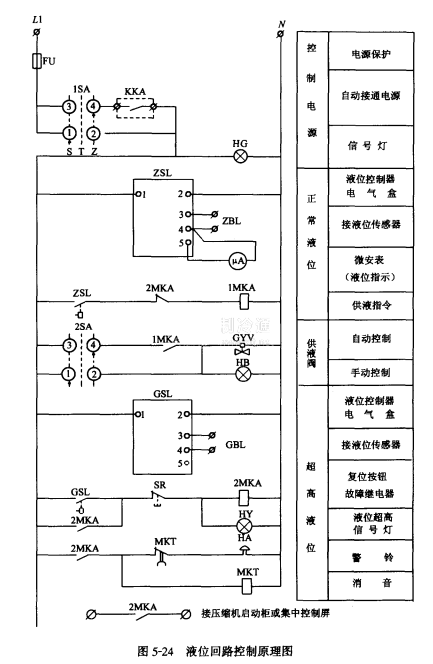

液位回路的电气控制原理如图5-24所示。供液电磁阀有自动和手动两种控制方式。将选择开关1SA和2SA转到自动位置，液位控制回路纳入冷库自控系统。KKA接点闭合(引自集中控制屏降温指令)。接通电源，绿色电源信号灯HG亮，此时，正常液位控制器ZSL的电气盒、ZBL阀体和超高液位控制器GSL的电气盒、GBL阀体，即通电工作。
当液位低于ZBL的下限位，1MKA中间继电器得电.1MKA常开触点吸合接通GYV供液电磁阀线圈，阀口开启向容器供液，同时黄色供液信号灯HY亮。当液位到达1ZBL的上限位(正常液位),1 MKA中间继电器失电，GYV供液电磁阀线圈失电，阀口关闭停止供液，信号灯HY熄灭。
如果遇到制冷系统或自控元件发生故障，容器内液位不断上升达到超高液位GBL的上限位时，2MKA中间继电器得电，发出声光报警，红色故障信号灯HR亮，HA电铃响。同时指令氨压缩机立即停车。以防止氨液进人氨压缩机。
当液位超高故障排除后，可按SR复位按钮。消除液位超高信号，恢复机器设备正常运。
故障电铃HA音响，延时10s自动消音，时间继电器MKT在120s内可调。
接在正常液位控制器电气盒上的微安表，安装在控制箱门上，显示正常液位上下范围内的液位。从微安表的指针可以看出和ZBL阀体内的浮球工作情况。指针移动表明浮球作相应浮动，指针在400μA以内不动，说明浮球卡住。指针在500μA端头不动，说明浮球室线圈损坏。
