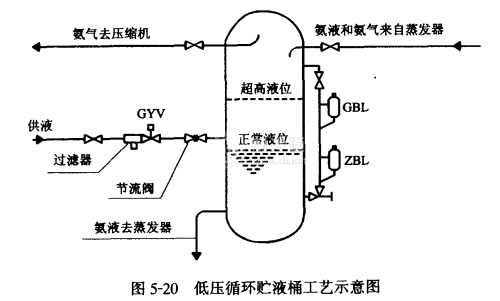

图5-20和图5-21分别是低压循环贮液桶、氨液分离器液位控制回路的制冷工艺示意图。侮套液位回路有5个元件:UQK-40型浮球液位控制器2个;ZCL-20 f电磁阀(或ZCL-32YBM电磁主阀)1个;ZYG-20型过滤器(或ZYG-32型过滤器)1个;YKX-1液位回路控制箱1个。
正常液位控制器阀体ZBL安装在距离桶底1/3处(按桶身全长计算)。超高液位控制器的阀体GBL安装在距离桶顶1/3处。图5-22是中间冷却器液位控制回路制冷工艺示意图，因液面要淹没蛇型盘管所以正常液位控制器的阀体ZBL安装在桶身长1/2处。有的制造厂在中间冷却器中部的外表面焊有一小条铁块，作为液位控制高度的标志，安装时应将ZBL阀体上标有“A”的红线对齐铁块。超高液位控制器阀体GBL安装在距离桶顶1/3处。
低压循环贮液桶、氨液分离器和中间冷却器的液位控制器阀体GBL安
装位置略有不同，但液位控制要求相同。正常液位控制器用于保证容器内具有稳定的液位，所控制的上下限液位幅差较小，一般在60mm之内调整。立式容器在50~60mm之间。液位低于下限位时，ZBL传送交流电压信号至液位控制箱内电气盒，电气盒发出供液指令，令供液电磁阀开启向容器供液。当液位到达上限位，消除供液指令，供液电磁阀关闭，停止供液。如若遇到系统或元件发生故障，容器内的液位不断上升达到超高液位时，GAL发出报警信号，高液位控制器电气盒收到报警信号后，立即声光报警，并同时发出电信号，指令压缩机停机。以避免压缩机气缸受损。
