制冷压缩机的布置根据压缩机的外形尺寸、台数和机器间的形式，本着合理、美观的指导思想进行总体布置，常见的有下列几种布置形式。

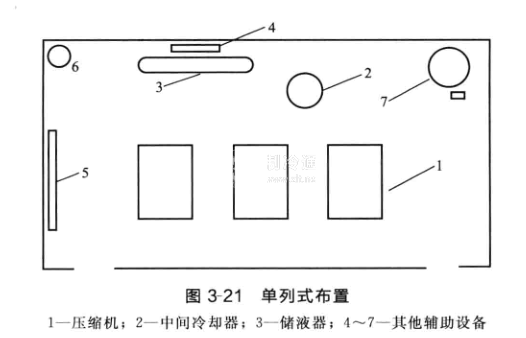

（1）单列式如图3-21所示.压缩机在机房内呈一条在线排列，有关设备如压缩机电动机的启动开关柜、中间冷却器等可以靠墙在四周布置.这种布置形式适用于机房机器台数较少的中、小型冷库，其优点是对工作人员操作管理以及修理都较方便.且管道走向整齐。

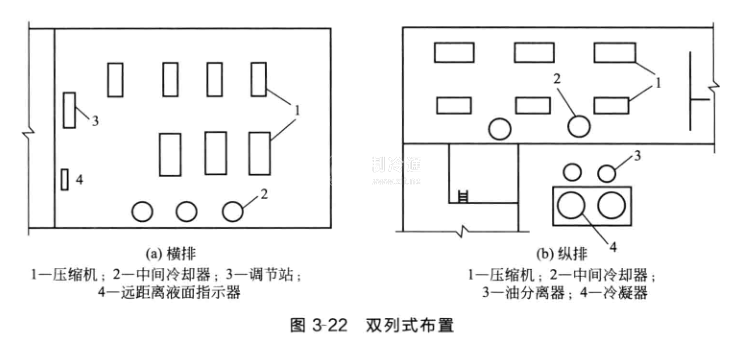

(2)双列式如图3-22所示.压缩机在机房内排成双列.压缩机可横排或纵排.机房中间为主要操作通道，在通道上空布置压缩机进气、排气总管道.其他设备均可靠墙布置.这种布置形式适用于压缩机台数较多的大、中型冷库.以充分利用机器间的面积，其优点是压缩机进气、排气阀门位于主要操作通道，机器上的压力表及有关操作仪表也面向主要操作通道。因此在平时操作中.特别是压缩机配组双级停开车时.能清楚地观察仪表。

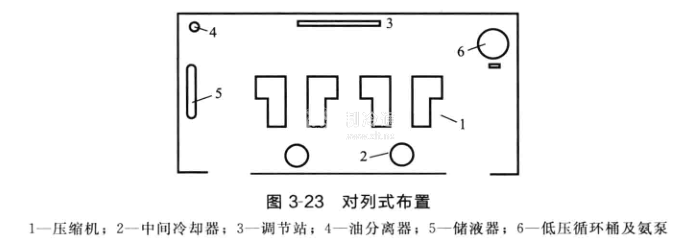

（3）对列式如图3-23所示.对列式布置形式与单列式相仿，但制冷压缩机是按左型和右型成对地排列，在成对的两台压缩机之间留有较宽的操作通道。
