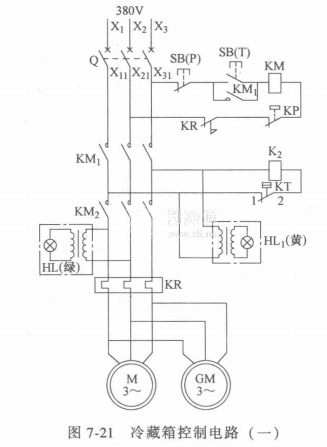

图中标出的1和2为温度继电器KT接线端子的标号，常温时为闭合触点，降温达到预定值触点断开。一般冷藏箱的冷藏温度为-5℃，出厂时已调定。从控制电路图中还可以看出，交流接触器KM控制回路由温度继电器KT、压力继电器KP、热继电器KR等常闭触点组成，整个回路处于闭合状态，当组合开关S接通电源后,制冷压缩机和风机立即随之起动，箱内温度逐渐下降，待达到温度继电器预调温度(-5℃)时，常闭触点断开，使控制回路切断，制冷压缩机和风机停转，制冷系统暂时处于不工作状态。
箱内温度逐渐回升，当温度上升到温度继电器调定回差值(也称差值。这个差值可在3~5℃范围内调定)时，常闭触点复位，制冷压缩机和风机再次运转，使箱内温度再次下降。按以上程序往复循环，从而使箱内温度在一定的范围内维持恒定。

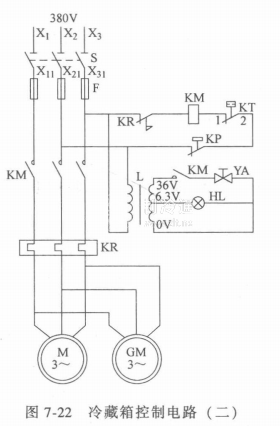

考虑到控制电器附装于冷藏箱内部，受安装空间的局限，熔断器应采用体积较小的RLI型。由于开启式(或半封闭式)压缩机开、停时响声明显，所以没有装设电动机运行指示灯，只装一组变压式指示灯，以显示电源的通断。热继电器刚置于手动复位，动作后不能自动复位，以避免故障漫延。压力继电器KP也在同一控制回路中，当制冷系统内压力正常时，它的触点保持常闭状态，一旦发生异常(如风道堵塞或制冷系统内部堵塞等所引起的系统高、低压不正常)，继电器常闭触点断开，使控制回路切断，制冷压缩机停转。
