利用感温物质的压力随温度变化而变化的性质来测量温度，是压力式温度检测、调节仪表的基本原理。
压力式温度计
压力式温度计的结构原理如图2-5所示。由感温包、毛细管和弹簧管组成的封闭空间内充满液体(或气体)。当被测温度发生变化时,温包内的液体体积由于热胀冷缩而发生变化,对弹簧管的压力也发生变化,追使弹簧管变形而使其自由端发生偏转,带动指针指出被测的温度值。

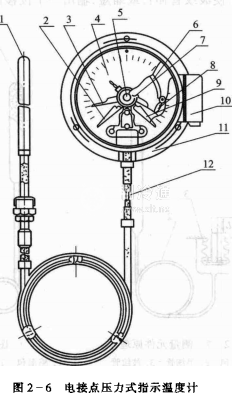

如果在仪表中心增加两个可调节的上限和下限定位指针,即可以做成电接点压力式指示温度计。这三个指针相互绝缘,引出三根导线。当温度升高到所调上限值时,指针与上限值定位指针接触,发出温度上限信号;当温度降到下恨值时,指针与下限值定位指针接击,发出进度下限信号,如图2-6所示。
目前,常用的有WTZ-288型和WTQ-288型电接点压力式指示温度计。适用于20m之内的工业设备上的气体、液体和蒸气的温度测量,也可作为温度调节系统的电路开关。
