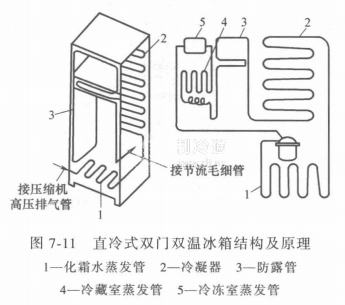

直冷式双门双温电冰箱与风冷式双门双温电冰箱温度特性相同，结构上也大同小异，主要区别是在冷冻室和冷藏室分别设置蒸发器，两个蒸发器串联接入制冷系统中，如图7-11所示。制冷剂先通过冷藏室的蒸发器，然后进入冷冻室的蒸发器，两个室温通过自然对流冷却方式冷冻、冷藏食品，所以通常称为直冷式双门双温电冰箱。这种冰箱有的还将冷凝器藏于箱体的后壁内，节省了占用的空间，且冷凝器是平板面，灰尘附着少，容易清除，可避免因放热性能劣化而引起的耗电增加。
冷凝器是由防露管、化霜水蒸发管及冷凝器3部分组成的，并使高压制冷剂液化。防露管紧接冷凝器并延长到箱门上，用来防止门口四周凝露。这样，内藏式冷凝器的放热量较外设冷凝器的放热量减少，并废除了过去采用的防露电热丝，在节省电耗方面起了一定的作用。

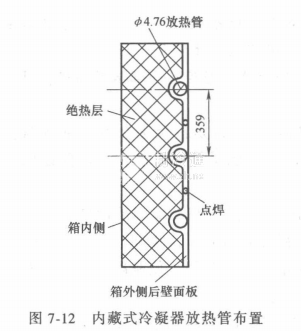

内藏式冷凝器结构如图7-12所示。它是将冷凝器盘管点焊在箱体后壁薄钢板里层，使放热管固定，放热管的另一侧紧靠绝热层泡沫塑料之后，这样后壁面板即成了散热板。

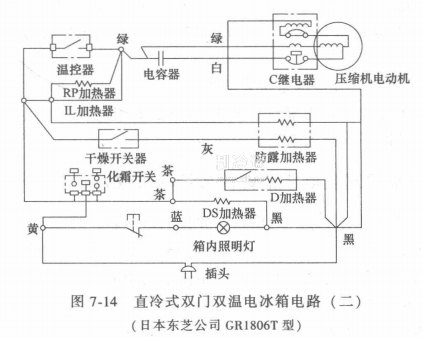

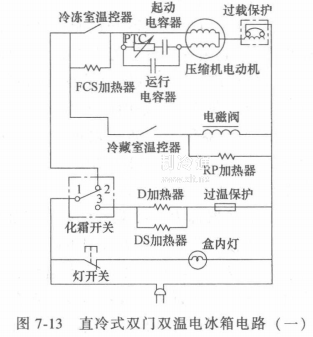

直冷式双门双温电冰箱控制电路如图7-13和图7-14所示，它具有以下特点:
温度控制
1)冷藏室温度控制。温度控制器由双感温系统组成，因此有两个感温管(A和B),当冷藏室温度达到3.5℃时，A感温系统C. C. I温控器触点断开，电磁阀电源被切断而关闭，制冷剂不能进入冷藏室蒸发器蒸发制冷。当蒸发器温度达到B感温系统控制值时，C. C. I温控器使电磁阀接通，电源开启，制冷剂流入冷藏室蒸发器制冷。
2)冷冻室温控器。冷冻室温控器直接控制压缩机组的开停，同时化霜开关也与温控器装在一起。化霜手动控制时，化霜开关触点1-3接通，冷冻室温控器断电，压缩机停转;化霜加热丝(D加热器)工作，冷冻室化霜。化霜结束，化霜开关自动复位，1-2触点接通，压缩机运转。
