由图7.19中的结果可知，2与3之间的阻值最大为45Ω，是运行绕组与启动绕组的电阻值之和，说明另一引线柱1为运行绕组与启动绕组的公共接头。1与3之间的电阻值是33Ω，为次大电阻，应是启动绕组的电阻值;1与2之间的电阻值是12Ω，为最小电阻，应是运行绕组的电阻值。因此，可以判断引线柱1为公共接头，引线柱2为运行绕组接头，引线柱3是启动绕组接头。

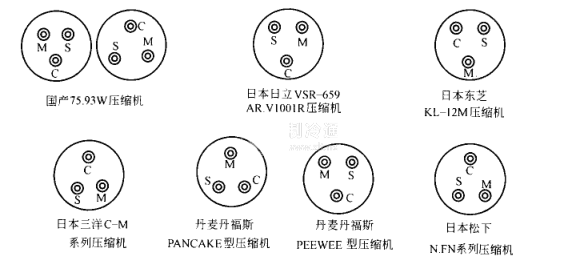

常见的电冰箱用压缩机的接线端子，可通过图7.20所示的图来进行识别，观察位置为面对压缩机外接端子。
但是，从东芝KL-12M型压缩机接线端子上测得的直流电阻值的大小，不同于一般压缩机电机绕组电阻值大小的规律，即运行绕组的电阻小，启动绕组电阻大。其特点是启动绕组接在运行绕组的中点上，如图7.21所示。这样接线的目的是为了改善压缩机电机的启动性能。
电机绕组的电阻值与其温度有关。温度越高，电阻值越大，因此，电阻值的测量应在压缩机停止运行4小时后进行，以保证测值的准确性。
