膨胀式湿度检测、调节仪表是根据物体热胀冷缩原理制成的。根据膨胀物质的形态又分为固体膨胀式和液体膨胀式两大类。

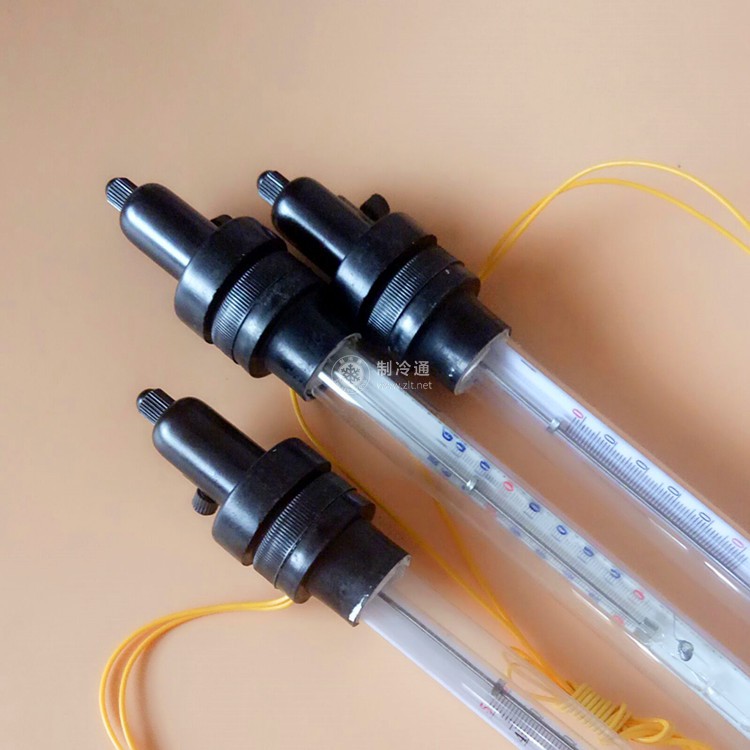

电接点水银温度计
电接点水银温度计是利用水银波体的热张冷缩性质来测温的,属于液体膨胀式温度计。这种湿度计与普通的水银温度计相比,增加了调节机构,从而可以发出温度双位调节信和导。电接点水银温度计有固定接点式和可调接点式两种。
电接点水银温度计有两条锅金属丝,一条铂丝的一端焊在玻璃温包内,使铂丝漫于温包的水银中,另一端烧结在玻璃外壳上作引出线。另一条铂丝做成螺旋状,一端同钨丝一起固定在指示铁下端,另一端烧结在玻璃外壳上,作钨丝的引出线。当旋转电接点水银温度计上部的磁钢套时,指示铁能随着在上标尺刻度范围内做上下移动,它的下沿在标尺上所指出的即为给定值。当被测温度上升到给定值时,水银柱面和钨丝相磺,浸于水银中的铂丝通过水银与钨丝接通。对于外电路来说 ,相当于通过水银融点发出一个温度上限信号。电接点水银温度计有上、下两个标尺,上标尺用于指示温度的给定值,通过下标尺可以直接读出被测介质的温度。
电接点水银温度计的接点额定电流很小,不大于50 mA(一般为20 mA以下) ,因此,在与继电器,电磁阀等配合使用时不能直接进行连接,中间需经电子放大。目前常用的电接点水银温度计有WXG - 11t、WXG - 12t和WXG - 13t型,分度值可达0.5 T。由于精度较高 ,多用于冷却物冷藏间的温度控制和空调系统室温或露点温度控制
