电阻式温度检测、调节仪表是根据金属导体或半导体的电阻随其环境温度的变化而变化,并旦一定函数关系这一特性而制成的。电阻式温度检测、调节仪表由感温元件、测量桥路和显示调节仪表组成。它的精度高,能够进行远距离显示和调节,还能进行远距测量和自动记录等
感温元件
感温元件也称为测量元件。电阻式温度检测、调节仪表的感温元件常用的有铂热电阻、铜热电表和热钱电阻。

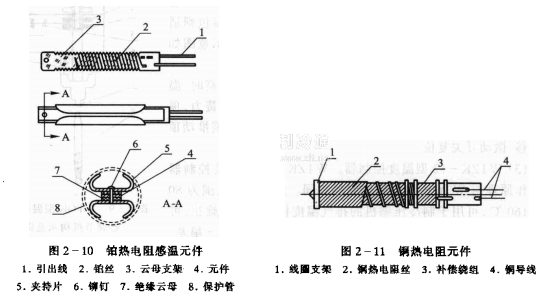

1)铂热电阻。铂热电阳由感温元件、云母支架、绝缘套管、引出线、夹持片和保护管等主要部件组成,如图2-10所示。感温元件2为直径Ф0.03~0.07mm的纯铂丝,采用双绕法绕在锯齿形的云母制成的片形支架3上,铀丝绕组的出线端焊在银丝做成的引出线1上,引出线用岁讲管加以绝缘。为改善导热性能和防止机械损伤,在元件两边用云母绝缘后装以弹性夹持片5，并用铆钉铆牢,装于保护管中。
铂热电阻的型号是根据0℃时的电阻值来区分的,用分度号来表示。我国原生产的铂热电阻分度号为BA1(R。=46.00Ω)、BA2(R。=-100.00Ω)和BA3(R。=300.00Ω)。现采用国际电工委员会标准,改用Pt100(R。=100.00Ω)和Pt10(R。=10.00Ω)。铂热电阻测温元件精度高,性能可靠,易于提纯,稳定性好,在工业测温及制冷、空调系统测温中得到广泛的应用。
(2)铜热电阻。铜热电阻是用Ф0.13mm的漆包铜丝采用双绕法绕在棒形线图支架上,然后将整个元件经过酚醛树酯浸渍处理,其结构如图2-11所示。国家统一设计的钢热电阻的分度号为Cu50(R。=50.00Ω)和Cu100(R。=100.00Ω)。铜热电阻的缺点是精度不高,高温时易氧化,化学稳定性差,但价格便宜,因而广泛用于测量精度要求不高的场合。
(3)热敏电阻。热敏电阻是由半导体材料制成的。与金属导体热电阻相比,热敏电阻测退灵敏度高,体积小,热惯性小,制造工艺比较简单,价格也比较便宜。但其测温范围较窄,而且同型号的热敏电阻温度特性分散性很大,互换性较差,给使用和维修带来不便。在制冷空调系统中,常使用具有负电阻温度系数的热敏电阻,其阻值随温度的升高而减小,随温度的降低而增大。
