Y系列诱导器在结构上有很多相同的构件，差别较大的只是立式与卧式诱导器的盘管和凝水盘的布置有所不同，这两类诱导器的结构分别介绍如下:

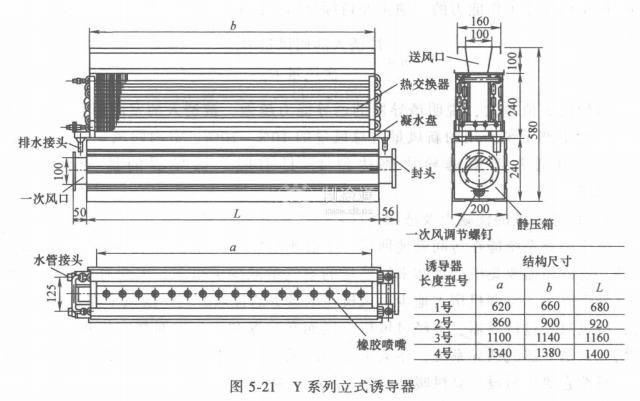

立式诱导器图5-21所示为Y系列立式诱导器构造示意图。图示为立式双面回风诱导器，如果把回风面任意一侧的盘管拆除后装上一块挡板，则可成为单面回风诱导器。

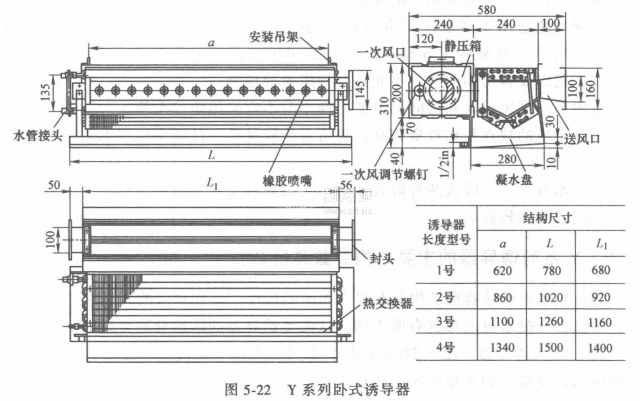

卧式诱导器图5-22所示为Y系列卧式诱导器构造示意图。图示为卧式双面回风诱导器，如果把位于上面的盘管拆除后装上一块挡板，则成为单回风诱导器。
由于立式与卧式诱导器有很多地方尺寸是相同的，因此未特别说明的参数对于立式与卧式诱导器通用。
Y系列诱导器的产品一律不带外壳，应用时都必须考虑暗装或加装外壳。
