热泵型空调器夏季用于供冷、冬季用于供热，共用一制冷系统，基本结构与普通空调器相同，只不过需增设一个电磁四通换向阀，四通换向电磁阀的构造由阀体、左右阀心、左右弹簧、衔铁和电磁线圈等组成。阀心与街铁连成一体，能一起移动。右弹簧弹力大于左弹簧的弹力，使电磁线圈断电时衔铁复位，这时左弹簧起缓冲作用，以减少阀心向右移动，左阀心关闭左边的阀孔，而右边阀孔被右阀心打开;线圈断电时磁场消失，衔铁左移复位，右交心关闭右边阀孔，同时左边阀孔被左阀心打开。

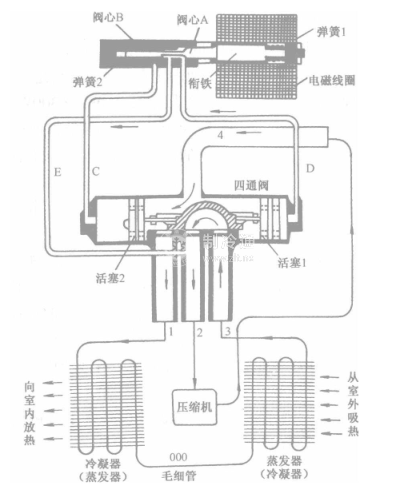

电磁四通换向阀工作原理如图5.62所示。当空调器的冷热换向开关扳向制冷时，换向阀中的电磁阀线圈断电，衔铁左移，左阀孔打开，毛细管A与B接通，而C管堵住。由于换向阀上的4号管与压缩机排气管相连接，阀体内腔除被滑块盖住部分外，均充满高压气体，而高压气体通过活塞上的小孔向左右两端的空腔充气。又由于毛细管C被堵不通，因而右活塞右端空腔内充满高压气体，而毛细管A和B能过2号管与压缩机吸气管(低压侧)相通，使左活塞左端空腔内的气体不断被压缩机吸走，形成低气压区。这就是说，换向阀左右活塞两端的空腔内形成一个自右向左的压力差，从而将滑块推向左侧，使1号管和2号管靠滑块而接通，这时，室内侧的热交换器就变成蒸发器，液态制冷剂在蒸发器内吸热汽化，起制冷作用。
将空调器冷热换向开关扳向制热档，则电磁阀的线圈通电，衔铁右移，毛细管B和C接通，A管堵住，这时换向阀滑块右移，2号管和3号管接通，室内侧的热交换器就变成冷凝器，气态制冷剂在冷凝器内液化放热，达到制热的目的，图中换向阀处于制热工况位置。
