空调中常用的三类温控器

根据温度控制器的结构可分为压力式和非压力式两类，采用压力作用的温控器有波纹管式、膜盒式温控器，非压力式的温控器有电子温控器。空调器中的温度控制器可对房间的温度进行自动控制，使空调器房间的温度保持在某一个范围内。空调器上常用的温控器有如下3种。

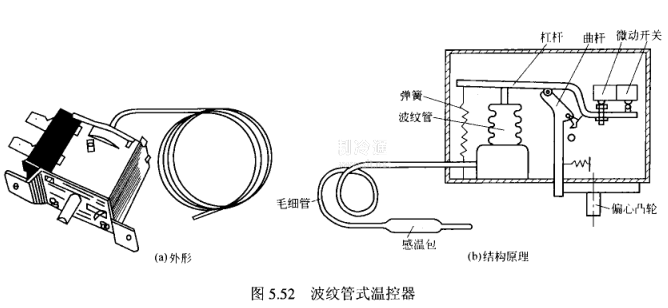

(1)波纹管式温控器。窗式空调器上多采用这种温控器。这是一种压力式温控器，其外形和结构如图5.52所示。感温包、毛细管和波纹管中充有感温剂。感温包置于空调器回风口，能直接感受室内温度。当室内温度发生变化时，波纹管伸长或缩短，通过杠杆结构控制微动开关的开、关，进而控制压缩机的转、停，使室温保持在一定范围内。

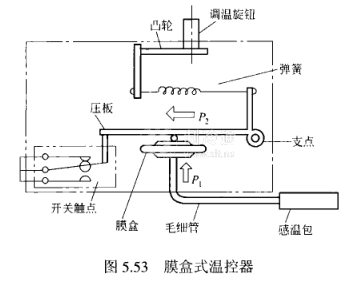

(2)膜盒式温控器。膜盒式温控器的结构如图5.53所示，膜盒式与波纹管式温控器的结构类似，作用原理相同，只是把波纹管改为膜盒。

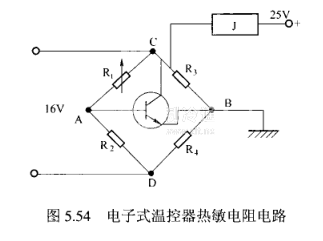

(3)电子式温控器。电子式温控器通常以具有负温度系数的热敏电阻作为感温元件，并与集成电路配合使用。为了提高温控器的灵敏度，常将热敏电阻接在电桥电路中，如图5.54所示。图中R₁为热敏电阻，其他电阻为定值电阻，J为继电器。其工作原理与电冰箱上用的电子式温控器相同。
