电子膨胀阀可分为电磁式和电动式两大类。
(1)电磁式电子膨胀阀。这种膨胀阀的结构如图5.41所示。被调参数先转化为电压，施加在膨胀阀的电磁线圈上。电磁线圈通电前，阀针6处于全开的位置。通电后，受磁力的作用，阀针的开度减小。开度减小的程度取决于施加在线圈上的控制电压。电压愈高，开度愈小，流经膨胀阀的制冷剂流量也愈小。阀开度随控制电压的变化如图5.42所示。电磁式电子膨胀阀的结构简单，对信号变化的响应速度快。但在制冷机工作时，需要一直向它提供控制电压。
(2)电动式电子膨胀。电动式电子膨胀阀广泛使用步进电动机阀针，一般可分为直动型和减速型两种。
①直动型。直动型结构如图5.43所示。直动型电动式电子膨胀阀用步进电动机直接驱动阀针。当控制电路产生的步进电压作用到电动机定子上时，永久磁铁制成的电动机转子1转，进而调节制冷剂的流量。直动型电动式电子膨胀阀的开启特性见图5.44。
在直动型电动式电子膨胀阀中，驱动阀针的力矩直接来自定子线圈的磁力矩。由于电动机尺寸有限，故这个力抵较小。为了获得较大的力矩，开发了减速型电动式电子膨胀阀。

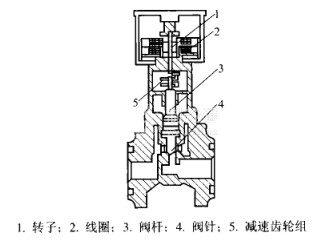

②减速型。减速型结构如图5.45所示。减速型电动式电子膨胀阀内装有减速齿轮组。发步进电动机通过减速齿轮组5将其磁力矩传递给阀针4。减速齿轮组起放大磁力矩的作用，因而配有减速齿轮组的步进电动机可以方便地与不同规格的阀体配合，满足不同调节范围的和需要。减速型电动式电子膨胀阀的开度特性见图5.46。
