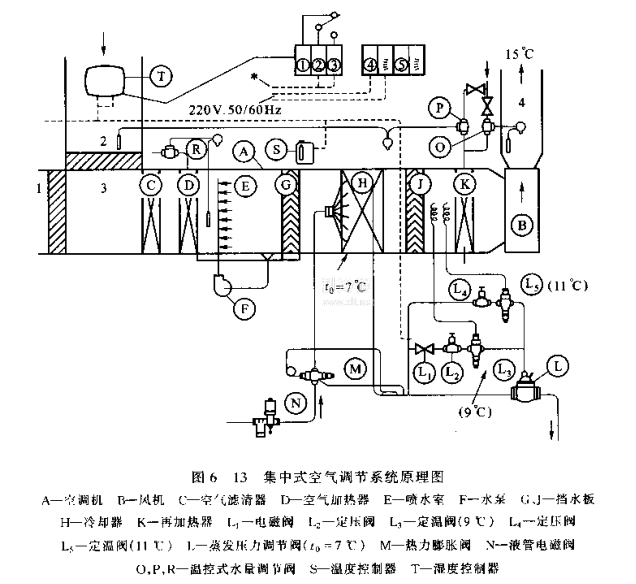

图6一13所示为一个集中式空气调节系统。它用风机B将室外新风1和室内回风2分别通过各自的风门按一定的比例引入箱内.在混合室3中混合后，依次经过空气波清器C，空气加热器D（仅供冬季加热时使用)，喷水室E.挡水板G，冷却盘管H,档水板」和再加热器K处理后送回室内。
夏季使用时.空气在喷水室经洗涤和直接加湿，到冷却盘管降温，再经再加热器升温。再加热器是热水加热盘管。热水进口处设有很度控制水量调节阀O，它的感温包装在空气调节箱的送风门处，通过热水流量调节，将空气调节箱送出的空气温度维持在设定值15℃。
冷却盘管H为直接膨胀式蒸发器，连在制冷系统中。它的进液管上装有电磁阀N和热力膨胀阀M,回气管上装有蒸发压力调节阀4.发压力调节阀在控制导阀的作用下动作，用两组导阀并联，可以分别根据每组导阀的指令和设定值控制蒸发压力调节阀。一组导阀由电磁阀L₁定压阀L₂和定温阀L₃串接;另一组导阀由定压阀L₄与定温阀L₅串接。两个定温阀的感温包均设置在冷却盘管的挡液板后面，感应经冷却处理后的空气的温度.定温阀L₃开启的设定温度为9℃;定温阀L₅开启的设定温度为11℃，用两组导阀控制的目的是控制冷却后空气的露点.从而达到控制室内空气湿度的日的。其道理是:湿度控制器’T感应室内间风的湿度，当湿度升高时，它使电磁阀L₁通电打开.于是，蒸发压力调竹阀在低设定值(9℃)的定温阀L₃和定压阀L₂的控制下动作，使蒸发温度降低。即机器露点降低，冷却盘管除湿量增多。当室内回风湿度降低时.湿度控制器T使电磁阀L₁失电关闭.则由高设定值(11℃)的定温阀L₅控制蒸发压力调节阀.于是蒸发温度升高.使冷却盘管的露点温度升高，除湿能力变小。用这样的方法，实现室内空气湿度的控制。
控制引管上的定压L₂和L₄用下在L两种情况下分别保持燕发压力稳定，防止蒸发压力过分下降引起冷却盘管表面结霜。
