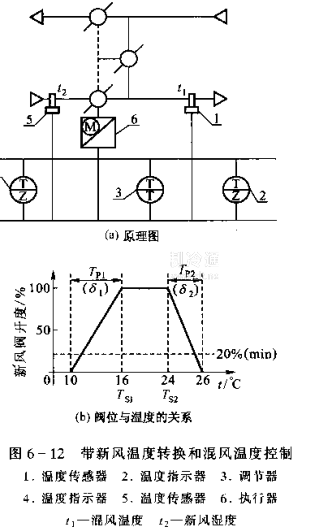

图6一12(a)所示为该控制系统的原理图，图6一12(b)所示为阀的开度与温度的关系。
调节器3接受来自传感器1的混风温度信号t₁和来自传感器5的室外温度信号t₂，进行调节。调.节规律为比例调节，输出直流0一10V信号，用来控制带电动阀门定位器的执行器6。
在冬季，调节器3将根据传感器1来的混风温度信号t₁控制执行器6.,随着混风温度t₁的升高.在比例范围Tp₁内.按比例自动的开大新风阀门，关小回风阀门，开大排风阀门。当混风温度达到给定值Ts₁(16℃).新风阀门全开。
在夏季，当新风温度达到或超过给定值Ts₂时，调节器3自动由混风温度通道切换到室外温度通道，由室外温度信号t2控制执行器6。同理.在比例范围Tp₂内，随着室外新风温度的升高，自动的按比例关系关小新风阀门。因而，只要合理的整定Ts₁，Ts₂，Tp₁，Tp₂就可以合理的利用新风冷源.达到经济运行的目的。
本例最小新风量整定在20%，夏季工况比例范围为2℃。
