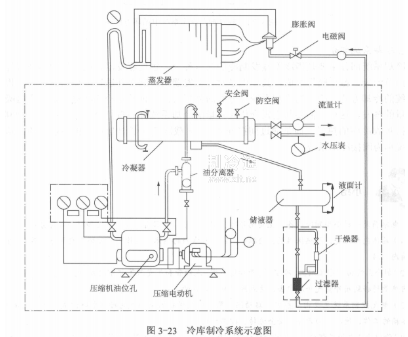

冷库的制冷循环装置可分为两部分：制冷机系统和冷却系统。通常情况下，制冷机系统部分设置在库外的机房内，冷却系统设在库内。如图3-23所示，图中虚线框内部分即为制冷剂系统。
1、制冷机系统部分
制冷机系统部分是冷库的动力部分，包括制冷压缩机、储液器、冷凝器、油分离器、汽液分离器和集油器等。它们是由管路连接起来，构成一个系统。制冷机系统的工作过程是从制冷压缩机排出的高压气态制冷剂，在油分离器中将夹带在气态制冷剂中的润滑油分离出来，重新送回制冷压缩机中。而经分离过的气态制冷剂被送入冷凝器，在冷却水的作用下冷凝为高压液态制冷剂，输进储液器，并经过干燥过滤器的滤杂脱水，由膨胀阁节流降压为低压液态制冷剂，在蒸发器内吸收冷库食品的热量，蒸发成低压气态制冷剂，又重新被制冷压缩机吸入汽缸内，压缩为高压制冷剂气体，重复上述过程，以达到冷库连续制冷目的。制冷剂在系统中的循环过程，如图3-24所示。
2、冷却系统部分
冷却系统部分主要是指冷库蒸发制冷的低压部分，包括蒸发器、低压储液器及气体调节站(由节流阀、截止阀等组成，其作用是对各蒸发器所需制冷剂进行分配与调节)。根据冷却系统的冷却方式，冷库的冷却系统部分有两种形式;一种是制冷剂在蒸发器内直接吸收冷库热量的蒸发，这种不需要其它媒介传递热量的冷却系统称为直接冷却系统，另一种制冷剂不直接吸收冷库的热量，而是通过间接介质一一载冷剂(低温盐水)传递热量的，这种冷却系统称为间接冷却系统。
