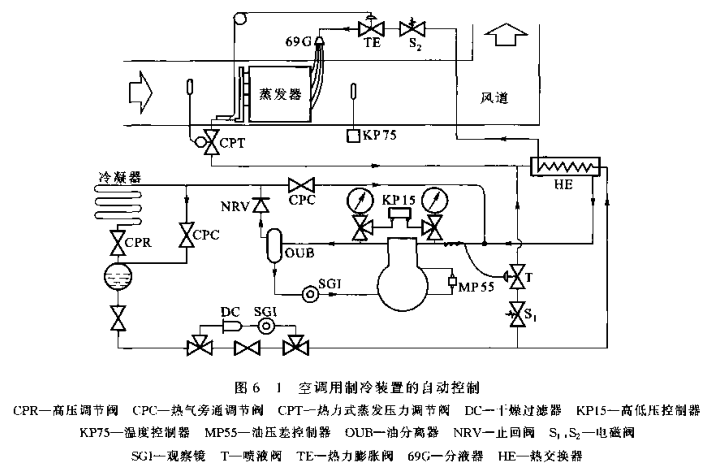

图6一l所示为一个全年性运行的空调用制冷系统及自控实例。它用一台无卸载机构的中型压缩机供冷，风冷式冷凝器置于室外，冷凝器风机不变速。这种系统常见于中、小型公共场所的空气调节机组。其自控系统有以下特点。
(1)温度调节。在蒸发器回气管上安装一只专用的温度式蒸发压力调节阀CPT，它的感温包感应空调房间的回风温度。用弹簧调节回风温度的设定值。当回风温度升高时，调节阀CPT开大;反之，阀关小。利用温度式蒸发压力调节阀，在房间负荷增大时通过提高吸气压力(即吸气饱和温度)使压缩机能力提高;通过降低蒸发温度.增大蒸发器传热温差使蒸发器能力提高。也就是说，它根据负荷的变化，调节蒸发压力和吸气压力.使压缩机能力与蒸发器能力产生新的匹配关系，从而维持空调回风温度(也即空调房间的温度)稳定。
利用这种温度感应的蒸发压力调节阔对室温的调节效果优于采用一般的蒸发压力调节阀。因为当负荷变化时.首先反映在回风温度TA的变化上.然后才引起蒸发器内压力的变化。所以用TA渴度发信可以在干扰影响到蒸发压力波动之前就对蒸发器能力作出调节.具有前馈补偿调节的特征，故反应速度和调节精度都获得改善。
(2)能量调节。由于压缩机自身无卸载机构，从空调舒适性角度出发.又不希望压缩机经常开开停停.采用热气旁通能址调节简单易行。系统中将热气旁通阀CPC与喷液间T配合使用。CPC调整在规定的吸气压力时开启。吸气压力升高CPC开小.吸气压力降低CPC开大。
喷液阀T从液管引高压液体经阀孔节流降压后注入到热交换器HE前的吸气管中。选择这一注液位置.可以使液体有足够的时间和路程与热气充分混合并蒸发.不致将液滴带入气缸或造成喷液冷却不完全。喷液阀的说包置于压缩机排气管上，根据排气温度自动调节液体注入量。
(3)冷凝压力调节。由于机组采用室外安装的风冷式冷凝器，风机又属但速型.机组常年性运行，需要防止冬季冷凝压力过低，蒸发器得不到充足供液。采用高压调节阀CPR和热气旁通调节阀CPC联合调节冷凝压力。CPR装在冷凝器出口，YI1贮液器入口之间的管道上;CPC装在冷凝器入口到贮液器顶部的旁通管上。冷凝压力降低时CPR关小，冷凝器积液，有效传热面积减小，冷凝压力上升，CPC调节阀在感受到贮液器压力降低时打开，将热气旁通到贮液器，使贮液器压力升高.为膨胀阀提供足够的供液动力。夏季运行冷凝压力较高时CPR全开，CPC关闭。冷凝液体顺畅地流入贮液器，冷凝气中没有积液，贮液器中无热气旁通，制冷剂按正常回路循环。
(4)安全保护。像一般制冷装置一样，系统中设高低压控制器KP15.控制吸、排气压力;油压差控制器MP55作油压保护，在排气压力过高、吸气压力过低，或者达不到润滑油的正常供油压差时。均可由上述控制器令压缩机停止运行。
(5)压缩机停机。在蒸发器送风侧安装温度控制器KP75.当送风温度低于设定值时，温控
器KP75动作，切断电你，压缩机正常停车，装置的制冷作用停止。
这样的装置在空调用冷最变化幅度不太大的场合使用时.能够保证装置的制冷量与负荷随时匹配，稳定运行.而且运行费用比较节省。
