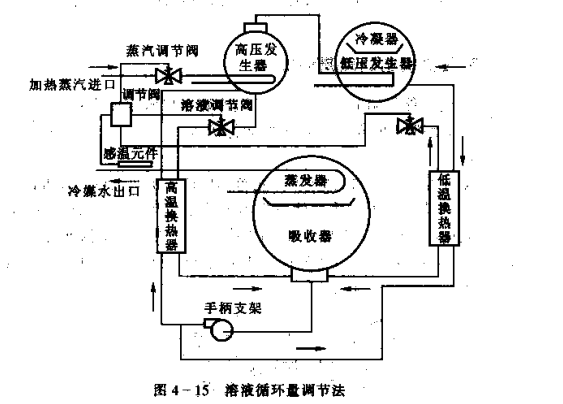

图4一15所示为将调节阀装在高、低压发生器稀溶液进口管道上.当外界负荷降低时.蒸发器出口冷媒水温度降低感温元件发出信号通过调节器和执行机构.使调节阀的开度改变.减少进入高、低压发生器的稀溶液量，使制冷量下降.蒸发器出口冷媒水回升。
溶液循环量调节法的经济效果较好，制冷量由10%一100%范围内变化时，蒸汽单耗和热力系数几乎不变。该调节法的最大缺点是调节阀必须安装在溶液管道上，这不仅有可能影响机器的真空度.而且调节阀中与溴化锂溶液接触的元件.还必须考虑防腐蚀问题.给调节阀的制造和安装增添困难。此外，由于进入高、低压发生器的稀溶液量减少.发生器中溶液的浓度和温度升高，对防止溴化锂溶掖的结晶和腐蚀都很不利。因此，溶液循环量调节法常常和其他调节方法配合使用。
