采用制冷电子控制的热电膨胀阀的流量控制系统如图3一23所示。
流量调节装置由热电式膨胀阀即执行器(图中的TQ)、电子调节器(图中的EKS65)和传感器(两个AKS21A)组成。传感器AKS由2只1000iE的铂电阻组成，它们分别感应蒸发器入口处和出口处的制冷剂温度，将相应的感温信号S2和S1输人到电子调节器EKS65,调节器
将侧量的退差信号(S2-S1,)与温差参考设定值相比较，向热电阀的执行器输出电脉冲，执行器使阀的开度变化，从而改变流量，再重新建立所要求的沮差(S2一S1)。用这样的方法，根据温差(S2一S1〕对流量实行比例一积分调节。

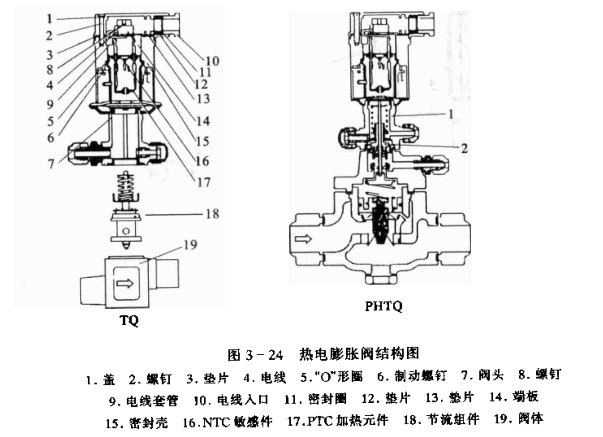

阀执行器结构如图3一24所示。阅的动力件是个特制的膜头，其中充入一定的介质，加热元件对介质加热。调节器输入到执行器的电脉冲数的变化，可以改变加热元件对膜头中介质的加热程度，使介质沮度变化，输出相应的压力变化.通过膜片作用于阀杆，实现流量调节。执行器作成通用型可以与不同的阀体组合.小型的直接驱动(如图中的TQ);大型的作成导阀与主阀组合式(如图中的PHTQ)，间接驱动。
该流量控制装置由于采用电子式比例一积分调节器能够保证有良好的调节品质。即使负荷变化大.控制系统本身也能迅速准确地调整。温差的设定可以小到2℃，并且在整个工作范围有相同的设定。因而能将过热度控制得很小，保证蒸发器面积得到最大利用。此外.该控制系统不受冷凝压力变化的影响，对阀前液体过冷的变化有补偿能力。
TQ型阀有10种规格.容量自9kW至258kW(R12,R502).PHTQ型有7种规格，容量自94kW至1375kW(对应的条件为:冷凝温度32℃;液体过冷4℃;蒸发温度5℃)。
