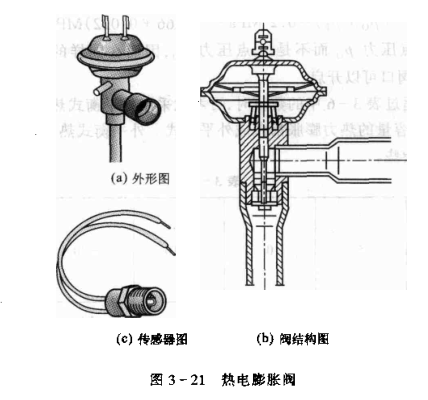

制冷双金属片型热电膨胀阀阀由传感元件和调节阀组成，如图3-21所示。调节阀的主要部分有:电热式阀头、针阀和阀座。阀头中没电加热器和双金属片，电加热器对双金属片加热，使后者产生弯曲变形.带动针阀动作。调节间的开度取决于加给阀加热器上的电压，电压升高时，阀开大，流量增加;反之，阀关小，流量减少。
用各种制冷剂温度或压力传感器提供保证正确调节动作所必须的电压变化。由于这些功能，调节阀可以在瞬问变化，方便地从一个开度转变到另一个开度。用24V的交流或直流电源供电，加热器功率达4.1W时，阀就处于全开状态。阀的工作与制冷剂的温度、压力无关，它只对加热器上的电压作出反应。因此，热电膨胀阀在除氮以外的任何制冷剂中都能同样好地工作。与热力膨胀阀不同的是，它不需要外平衡管，因为与熬发器阻力无关;也不需要感沮包和毛细管。这种阀在低温装置中和家用空调器中都能很好T.作。它可以用来实现蒸发器0℃过热控制，还可以控制蒸发器或者其他部位的制冷剂压力。

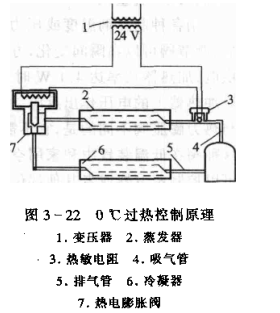

0℃过热控制原理:热电膨胀阀对制冷剂流量的调节，能够使得在任何负荷下制冷剂在蒸发器出口都处于饱和蒸气状态，而在吸气管中过热(防止压缩机液击)。其控制原理如图3-22所示。将一只负温度系数的热敏电阻申接在阀加热器的电路中。电路中的电流是热敏电阻阻值的函数，而后者又是热敏电阻所在处制冷剂状态的函数。将热敏电阻置于6mnm左右的短管中.并封装在蒸发器出口的回气管上，热敏电阻暴露于制冷刑。当蒸发器出口为过热蒸气作用于它时.由子通电加热作用，热敏电阻盆度升高，电阻值下降，回路中电流增大.阀加热器上的电压升高将阀开大，制冷剂流金增加。这个过程一直要持续到蒸发器出口处不再是饱和态。制冷剂液滴或湿蒸气接触到热敏电阻.使之冷却，热敏电阻的限值升高.阀又开始关小。最终的结果是将阀稳定在蒸发器出口为饱和蒸气态所对应的开度上。无论蒸发器负荷如何变化，制冷剂在蒸发器出口处的状态特征不变，任何因素(比如燕发器侧的压力降)都不会改变阀的过热控制。因此，保证了蒸发器面积充分利用。与热力膨胀阅相比，热电膨胀阀可以将制冷系统的能力提高10%以上。
