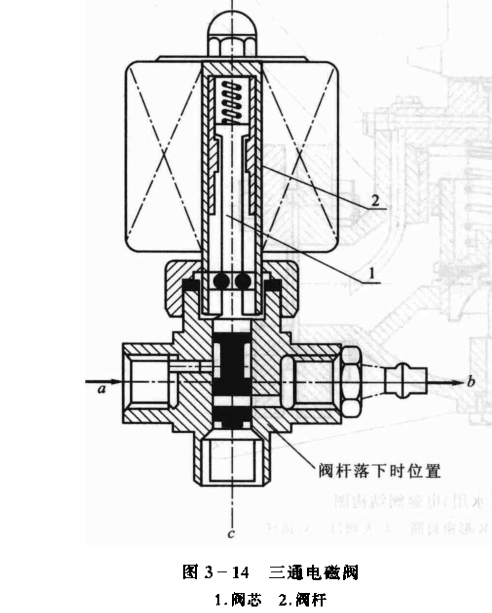

三通电磁阀也是直接启闭式电磁阀，用于制冷系统作为制冷压缩机气缸卸载装置的油路控制。其工作原理与ZCL一3型两通电磁例相同，结构如图3一14所示。
长沙三通电磁阀与ZCL-3型两通电磁阀的区别，就是三通电磁阀有三个通道口，即a,b和c三个通道口，并且进口a和出口b不在同一水平面上，。口在下边。电磁阀线圈通电，阀杆提起，这时b,c通道口接通。而卜、。通道口与a通道口不通;电磁阀断电，阀杆下落，阀芯把c通道口堵死，a通道口和b通道口连通。由于铁心只能有两个位rt，所以三个通道口不能同时连通。可以看出，a通道口和C通道口在任何情况下都是不通的。三通电磁阀的使用、安装要求与ZCL-3型两通电磁阀相同。
