无泵吸收式制冷原理
由于发生器的压力高于吸收器，前面介绍的吸收式制冷机采用溶液泵加压，将工质对溶液由吸收器输送到发生器。如果在结构上使吸收器高于发生器,则可在一定位差的作用下，使工质对溶液自流进入发生器，再利用热虹吸管的提升作用，又可使工质对溶液自发生器返回吸收器，这样就不需设置溶液汞，制成无泵吸收式制冷机。这种制冷机的能耗少，无这动部什，振动和噪音非常小，设备简单，制造成本较低，维修管理方便，但十质对溶液的循环量小，制冷量较小。现在小制冷量的吸收式制冷机，特别是吸收式冰箱、制冷设备，多采用无泵吸收式制冷。
无泵溴化锂吸收式制冷

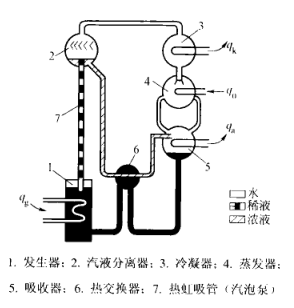

图2.4是无泵溴化锂吸收式制冷机的原理图。它由发生器、汽液分离器、冷凝器、蒸发器、吸收器、溶液热交换器和热虹吸管组成。
稀溶液在发生器1中被加热，产生的大量水蒸气泡夹带着浓溶液沿热虹吸管7上升至汽液分离器2。由于空间容积突然扩大及挡水板的作用，汽泡破昏，制冷剂水蒸气与溶液分离。分离出的高压水蒸气进入冷凝器3冷凝成制冷剂水，经细管道节流进入蒸发器4汽化制冷。在汽液分离器中分离出来的浓溶液，在分离器与吸收器5的位差作用下，经热交换器6流入吸收器，吸收来自蒸发器的低压低温制冷剂水蒸气而稀释。在吸收器与发生器的位差作用下，吸收器中的稀溶液经热交换器返回发生器，完成溶液的循环。
