在制冷产品电路系统的维修中，可使用示波器检测电路各部位的信号波形，示波器可以讲电路中的电压波形、电流波形直接显示出来，提高维修效率，并能尽快找到故障点，常用的示波器主要有模拟示波器和数字示波器两种，其外形如图2-28所示。

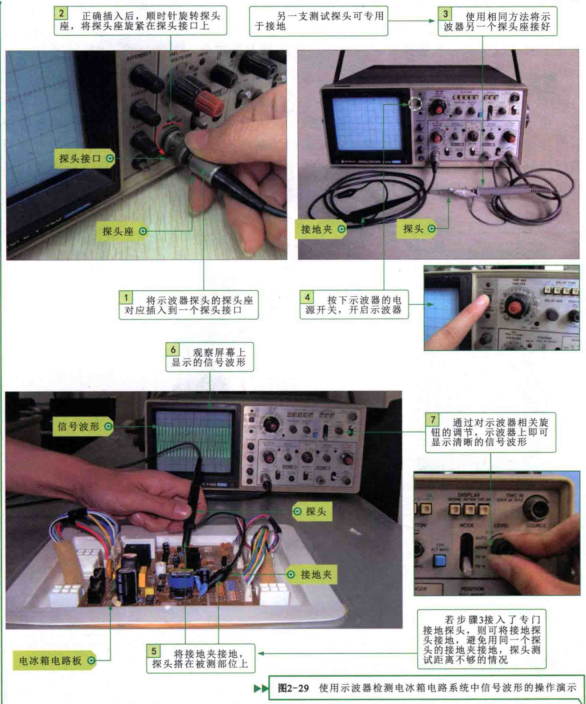

使用示波器检测的操作方法相对复杂一点，重点是要做好检测前的准备工作、测试线的接地和实际检测操作，注意，若检测带交流高压的电路部分，则应使用隔离变压器，图2-29为使用示波器检测电冰箱电路系统中信号波形的操作演示。
使用示波器检测信号之前，可通过显示屏看到信号波形，若出现补偿不足或补偿过度的情况时，则需要使用一字槽螺钉旋具微调探头上的调整钮，直到示波器的显示屏上显示正常的波形，再对电路部分进行检测。
