单机架的气流组织包括单架容量、进风结构封闭空位。气流是冷量的载体,单机架必须确定容量,一般1kW的容量需要300ms/h的气流,如果6kW的中密度机架,就要配1800m3/h的风量。不同的风量需要尺寸不同的风道,这是计算机架风道的基础。一旦机架容量确定,风道尺寸也就确定,那么机架再增加容量就会出现风道偏小而无法提供更高冷却量的问题。
机架的进风结构不是孤立的,必须与机房的气流大循环相匹配。包括是底部进风还是前面板进风,前面板封闭还是开孔,后面板封闭还是开孔,前面板腔体的体积,后部接线的空间设计等。这些问题不能合理解决,气流将严重受阻,冷却效果明显低于预期。

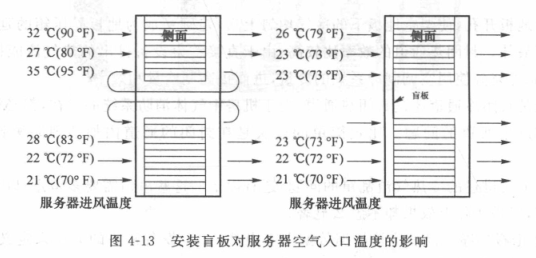

封闭空位是最基本的要求,例如,上下服务器间的空位没有封闭,由于气流类似于电流,阻力小的路径更容易通过大的气流,因此未封闭的空位使气流白白流走而未带走热量。如图4-13所示,安装盲板可以防止冷却空气绕过服务器上的入口,并防止热空气循环。所以,机架不应该只是考虑如何能装下多少设备,而是需要进行内部布局,如风道在哪里，布线在哪里,设备之间的空U位怎么处理等。以前那种底部进风、项上设置排风扇、前后面板封闭、机架内无任何进排气阻隔的机架,只是把机架当成“烟囱,完全没有考虑设备是前进风后排风的。因此,机架必须经过周密的结构设计,充分考虑设备的热过程,才能使机房的气流应用达到最好。
