第2种方法比较复杂，但对空调器整机美观没有影响。且指示灯也能正常显示。

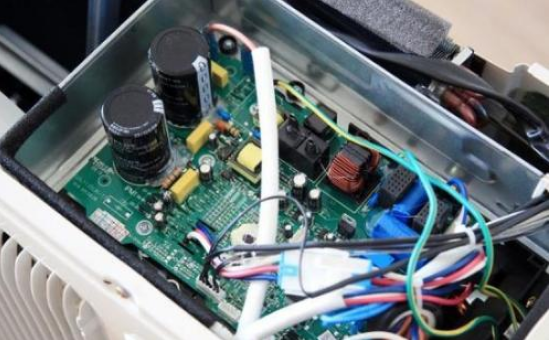

③焊接接收器引线 取下显示板组件外壳，查看连接引线插座，可见有2组插头，即DISP1和DISP2。其中DISP1连接接收器和供电公共端等，DISP2连接显示屏和指示灯。
可知DISP1插座上白线为地(GND)，黄线为5V电源(5V)，棕线为接收器信号输出(REC)，红线为显示屏和指示灯的供电公共端(COM )。根据DISP1插座上的引线功能标识可辨别出另一端插头引线功能。
掰断接收器的小板，分辨出引线的功能后剪断3根连接线。将通用板接收器的3根引线，按对应功能并联焊接在原机显示板组件插头上接收器的3根引线上，即白线(GND)、黄线((5V),棕线(REC)，试机正常后再使用防水胶布包扎焊点。
④焊接指示灯引线 原机显示板组件设有6个指示灯，并将正极连接一起为公共端，连接DISP1插座中COM为供电控制，指示灯负极接CPU驱动。通用板的显示板组件设有3个指示灯(运行、制热、定时)，其负极连接在一起为公共端，连接直流电源地，正极接CPU驱动。公共端功能不同，如单独控制原机显示板组件的3个指示灯，则需要划断正极引线，但考虑到制热和定时指示灯实际意义不大，因此本例只使用原机显示板组件中的1个运行指示灯。
