空调器电控系统主板电路的设计特点

   2020-03-19 和平4296
核心提示:主板根据工作电压不同,设计为两个区域:交流220V为强电区域,直流5V和12V为弱电区域。

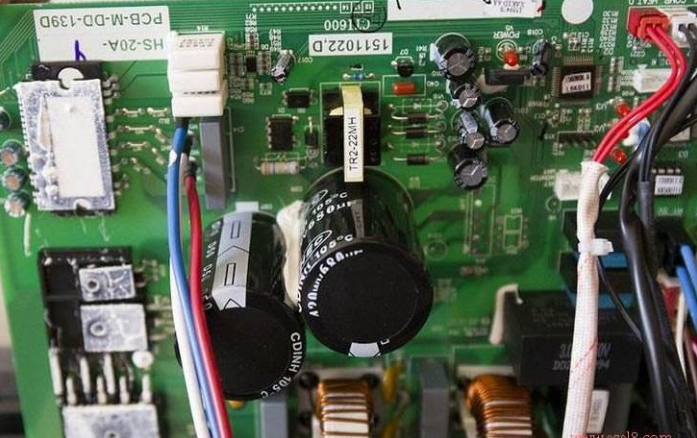

主板根据工作电压不同,设计为两个区域:交流220V为强电区域直流5V12V为弱电区域

强电区域插座设计特点:2针插座与压敏电阻并联接变压器一次绕组,最大的3针插座接室内风机,压缩机继电器上方端子(如下方焊点接保险管)L端供电,另1个端子接压缩机引线,另外2个继电器的接线端子接室外风机和青岛四通阀线圈引线。

弱电区域插座设计特点:2针插座(在整流二极管附近)接变压器二次绕组,2针插座接传感器,3针插座接室内风机东尔反馈,5针插座接步进电机,多针插座接显示板组件。

通过指示灯可以了解空调器的运行状态,通过接收器则可以改变空调器的运行状态,两者都是CPU与外界通信的窗口,因此通常使指示灯和接收器、应急开关等单独位于一块电路板上,称为显示板组件(也可称显示电路板)


M应急开关的作用是在没有遥控器的情况下能够使用空调器,通常有2种设计方法:一是直接焊在主板上,二是与指示灯、接收器一起设计在显示板组件上面。

空调器工作电源交流220V供电L端是通过压缩机继电器上的接线端子输入的。而N端则是直接输入的。

室外机负载(压缩机、室外风机、四通阀线圈)均为交流220V供电,3个负载共用N端,由电源插头通过室内机接线端子和室内外机连接线直接供给;每个负载的L端供电则是主板通过控制继电器触点闭合或断开完成的。
