压缩机控制器件
在室外机负载电路中，三相柜式空调器和单相柜式空调器基本相同，室内机主板为整机电控系统的控制中心，由室内机主板CPU控制继电器，经室内外机连接线控制室外风机和四通阀线圈;而压缩机由于功率较大，使用交流接触器(简称交接)控制压缩机的运行与停止，室内机主板的压缩机继电器只控制交流接触器线圈。通常室外机电路板只具有检测相序的功能，因此整机的控制中心还是室内机主板CPU。
工作原理

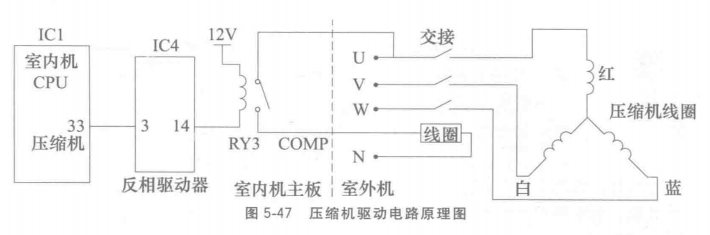

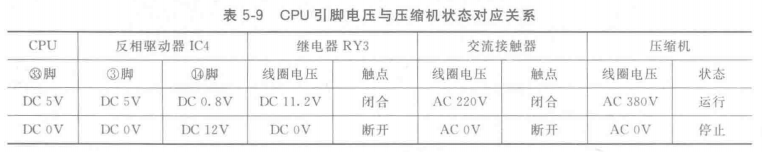

济南压缩机驱动电路原理图见图5-47, CPU引脚电压与压缩机状态的对应关系见表5-9。
CPU33脚为压缩机控制引脚。当CPU需要控制压缩机运行时，引脚为高电平5V，反相驱动器IC4的③脚输入端即为高电平5V二内部电路翻转;输出端⑭脚接地，电压约为0.8V.继电器RY3线圈电压约为11. 2V，产生电磁吸力使触点闭合;U端电压经RY3触点至交流接触器线圈，与N构成回路，线圈电压为交流220V，产生电磁吸力使三端触点闭合;三相电源U-V-W的交流380V电压经交流接触器触点至压缩机线圈，压缩机运行，制冷系统开始工作.
当CPU需要控制压缩机停止运行时，33脚变为0V，反相驱动器③脚、⑭脚未工作，继电器RY3线圈电压也为0V，触点断开，交流接触器线圈电压变为交流0V，其三端触点也
断开，压缩机线圈电压为交流0V，压缩机因无供电而停止运行。
CPU控制压缩机流程:CPU→反相驱动器→继电器→交流接触器→压缩机。
