单相供电柜式空调器的遥控接收电路

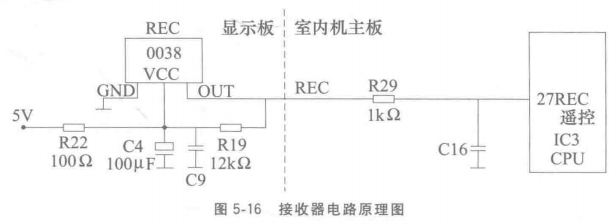

遥控接收电路原理图见图5-16。工作原理和挂式空调器相同，电路作用是为CPU提供遥控信号。

遥控器将经过编码的调制信号以38kHz为载波频率，发送至位于显示板上的接收器REC。 REC将光信号转换为电信号，并进行放大、滤波、整形，经R29送至CPU27脚，CPU内部电路解码后得出遥控器的按键信息，从而对电路进行控制。CPU每接收到遥控信号后都会控制蜂鸣器响一声给予提示。
