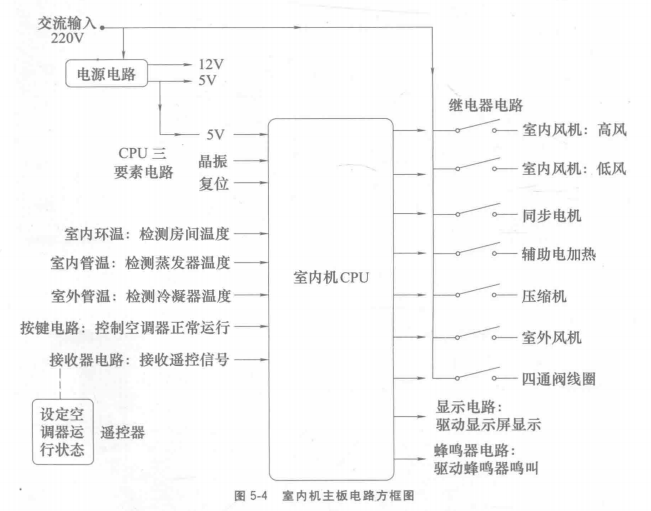

柜式空调器室内机主板和挂式空调器主板一样，均由单元电路组成，图5-4为室内机主板电路方框图，主板通常可分四部分电路。
①电源电路。
②CPU三要素电路。
③输入部分单元电路:包括传感器电路(室内环温、室内管温、室外管温)、按键电路、接收器电路。
④抽出部分单元电路:包括显示电路、蜂鸣器电路、继电器电路(室内风机、同步电机、辅助电加热、压缩机、室外风机、济南四通阀线圈)。
说明:单元电路根据空调器电控系统设计不同而不同，如部分柜式空调器室内机主板输入部分还设有电流检测电路、存储器电路等。
