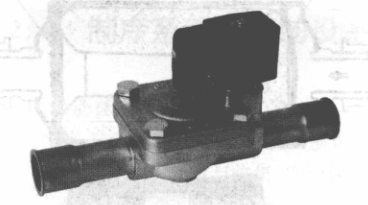

直动式电磁阀动作迅速,对电信号响应极快,在真空负压或零压时都能正常工作,广泛应用于制冷、气动供水、蒸气和液压系统,其外观如图2-37所示。电磁阀采用了全塑封电磁线圈和DIN国际标准电气接揪装置,使其具有优良的绝缘、防水、防湿、抗震及耐腐蚀性能。工作原理为:当线圈通电时,电磁阀线圈产生电磁力将芯铁从阀座上提起,阀门打开;断电时,电磁力消失,弹簧力将芯铁压在阀座上,阀门关闭。
液体管路电磁阀在制冷系统中可以受压力继电器、温度继电器发出的脉冲信号形成自动控制。在压缩机停机时,由于惯性作用以及氟利昂的热力性质,使氟利昂大量进入蒸发器,在压缩机再次启动时,湿蒸气进入压缩机吸入口引起湿冲程,不易启动,严重的时候甚至将阀片击破。液体管路电磁阀的设置,使这种情况得以避免。
空调机系统中压缩机的启动,也依赖于电磁阀,静止时电磁阀将高低压分为两个部分,低压部分的较低压力低于低压压力控制器的开启值。所以压缩机处于停止状态。当压缩机需要启动时,通过电脑输出信号接通电磁阀,当阀开启时,高压压力迅速向低压释放,当低压压力达到低压控制器开启值时,压缩机才能启动。
