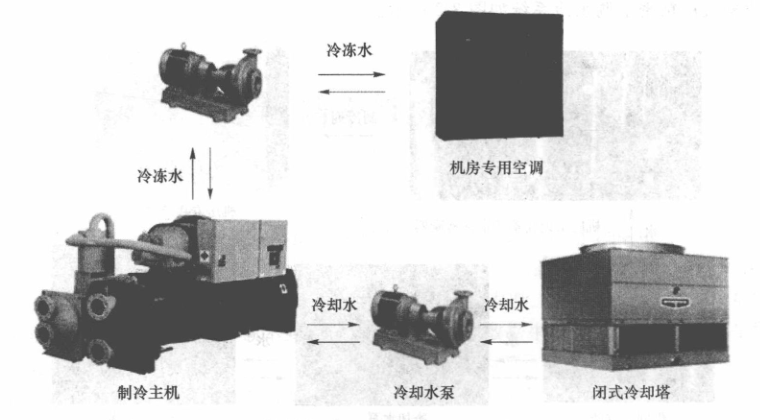

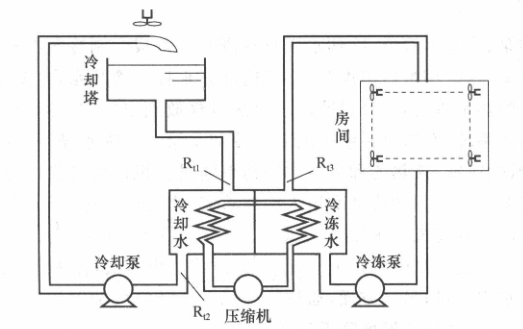

如图3-3所示,以水作为冷却介质,把数据中心服务器产生的热量通过冷冻水泵循环带走,通过主机制冷方式,把热量交换到冷却水侧,最后由冷却塔散热把这些热量带走。从数据中心空调的使用情况来看,选择大容量高能效比的离心式冷水主机,并配合冷却塔等自然冷却手段,规模节能效应显著,这使得在设计和考虑大型数据中心的空调时,优先选用冷冻水空调系统。现代的数据中心规模越来越大,基本采用这种方式,如图3-4所示。
(1)制冷主机：主机部分由压缩机、蒸发器、冷凝器及冷媒等组成,其工作循环过程如下:低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体,在冷凝过程中冷媒会释放出大量热能,这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上,最终释放到大气中去。制冷剂在蒸发器中迅速冷冻循环水,冷冻循环水的温度快速降低,通过制冷主机冷冻的冷冻水由冷冻水泵送入空调房间。
(2)冷冻水循环系统：该部分由冷冻泵冷冻水型机房空调及冷冻水管道等组成。冷冻水带走制冷剂的冷量后，再到空调系统末端(如风机盘管,空调机组)与空气换热,温度升高后再回到冷水机组内带走制冷剂冷量,这样构成冷冻水循环系统,在这个系统上的泵称为冷冻水泵。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道,进入冷冻水型机房空调进行热交换,带走机房内的热量,最后回到主机玉发器完成一个循环。冷冻水型机房空调用于将空气吹过冷冻水盘管,把机房热量带走。
