分液器组件在蒸发器中承担着对制冷剂均匀分配的重要任务,如果分配不均,会使一些分路制冷剂过多,使蒸发器结霜,结果落发不完全,带液流出蒸发器,有些制冷剂过少,不能充分利用蒸发器传热面积,总体表现是,制冷能力下降,可能造成吸气带液,严重影响制冷系统性能及可靠性。所以分液器组件是制冷系统中一个重要的组成部分。分液器组件主要是由分配头和分配管两部分组成,分液头主要分为如下四种结构。
(1)文丘里型。如图2-38所示,气液混合的制冷剂从进口进入后,先轻微收缩,速度增加,压力减小,到达最窗处时达到最达最大值,之后减速扩压,像喷嘴一样,制冷剂喷人分配管内,因为压力较大,制冷剂流速也较快,所以比较均匀。
因为形状比较平滑,不会造成紊流,所以压力损失小,在气体稍多时分配可能会不太均匀，而且结构是一体化,无安装配件,所以每一个型号只对应一个流量,缺乏灵活性,而且内部线型的加工难度也比较大,成本较高。
(2) 压降型，分液器内部有一个节流孔，制冷剂流过时产生压力降，使流速增加，引起紊流，使制冷剂气液充分混合后速流向各分配管，从而保证各分配管分液比较均匀。因为是通过节流来提高流速，所以压力损失比较大，但因为造成紊流，气液混合均匀，分配也比较均匀，而且因为结构是弹簧挡圈，节流孔板和壳体组成，所以可以只调节留孔板就可调节流量，使用调节方便，而且这种分体结构加工也简单。

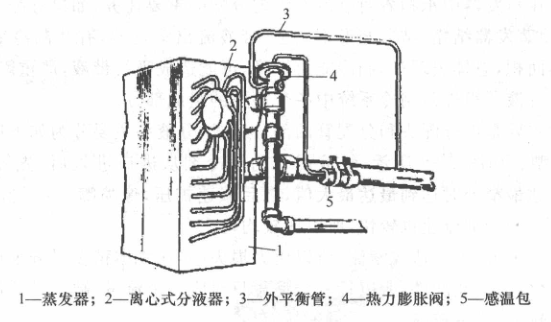

(3) 离心型。如图2-40所示，离心式分液器主要是通过使制冷剂产生离心运动使气液混合物充分混合，从而使制冷剂均匀流到每一根分配管内。

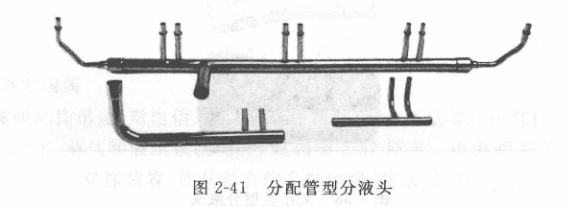

(4) 分配管型。如图2-41所示，比较难做到均匀分配，但用在气体制冷剂的分配上还是比较经济的作法。
