多用于冷库及各种试验用制冷装置中。其特点是制冷剂在冷却排管内流动并蒸发,管外作为传热介质的被冷却空气作自然对流。冷却排管可以用光管、肋片管制成。按管组在室内的安装位置可分为墙排管、顶排管和搁架式排管三种。

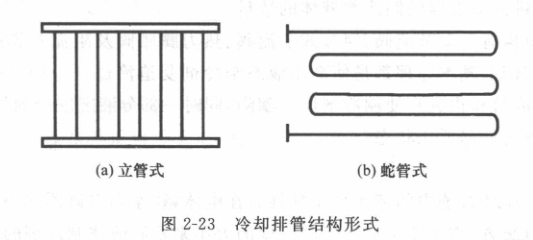

按结构形式,冷却排管也可分为立管式、蛇管式两类。立管式只适用于氨系统,蛇管式对氨及氟利昂系统都适用。立管式墙排管通常用于冷藏库冻结物的冷藏间，靠墙布置，故称为墙排管，其结构如图2-23（a）所示。蛇管式排管通常是用38×2.5的无缝钢管弯制而成，如图2-23（b）所示，可以是单排的也可以是双排的，每排由一根或两根光管或肋管组成，蛇管式排管的适用范围较广，蛇管式顶排管重力供液或氨泵供液均可，单排和双排蛇管式墙排管可用于下进上出式的氨泵供液系统及重力工业系统，单根蛇管式排管还可用于氨泵上进下出供液和热力膨胀阀工业系统，氟利昂系统所采用的蛇管式排管通常为单排是。
