测量操作说明
1.直流电压测量
①用途:测量主板5V, 12V、弱电信号处理电路等所有部位的直流电压。②操作说明:将万用表转盘拨到直流电压挡，黑表笔接地.红表笔接需要侧量的部位，显示屏即可显示侧量部位的直流电压值。③注意事项:测量直流电压时需要将万用表黑表笔接地.红表笔接需要测量的部位。实际测量时如红、黑表笔接反，万用表显示电压值会为负数。④举例:测量主板直流12V电压，将黑表笔接地，红表笔接7812稳压块的③脚输出端，实测电压为直流12V。
2.交流电压测量

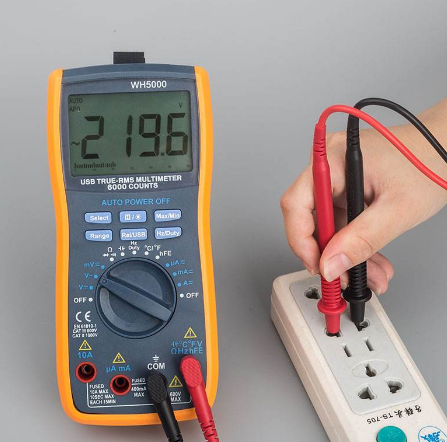

①用途:测量单相220V电源、三相380V电源、变压器一次绕组和二次绕组电压、室内和室外风机、压缩机、四通阀线圈供电等。②操作说明:将万用表转盘拨至交流电压挡，红表笔和黑表笔接需要侧量的部位，显示屏即可显示测量部位的电压值。③说明:测量交流电压时，红表笔和黑表笔不分正负。④举例:测量电源插座交流电压，将红表笔和黑表笔接电源插座的2个插孔，实测电压为交流218V。
3.交流电流测量
①用途:测量空调器整机运行电流、济南压缩机运行电流、室内和室外风机运行电流等。②操作说明:将万用表转盘拨到电流挡上合适的虽程，钳表夹取待测导体。然后缓慢地放开扳机，直到钳头完全闭合，注意要将待测导体放到钳头的中央，显示屏即可显示导体的运行电流值。③注意事项:钳表一次只能测量一个电流导体，若同时测量两个或以上的电流导体。则测量读数是错误的。④举例:测量海信KFR-25GW定频空调器室外机电流，在空调器正常运行时，钳头夹住室外机接线端子的2号N端零线，实测电流为4. 03A;如果将钳头同时夹住2根引线，比如室外机的2号N端零线和3号CM压缩机引线，则实测电流约为0A，得出数值为错误值。在维修时容易引起误判。
