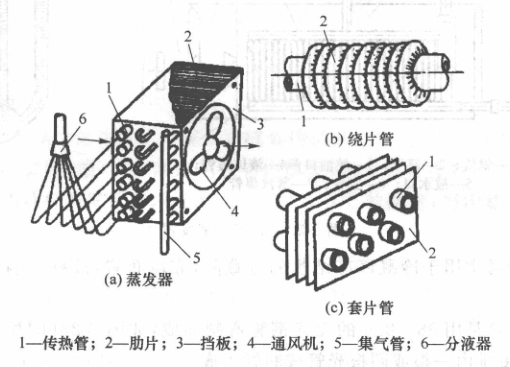

在这种蒸发器中,管外空气是在风机的作用下受迫流动,与管内的制冷剂进行热交换,使空气冷却,从而达到降温的目的,如图2-24所示。氨的冷风机蒸发器用25~38mm的无缝钢管制成,管外绕以厚1mm左右的钢肋片,肋距约为10mm,下供液,上回气。氟利昂蒸发器多用10~18mm的铜管制成,管外肋片多为套片式。
当蒸发器用于空调时,肋距为2~4mm用于降温或低温时,其肋距应放大,一般为4~6mm,这是因为肋距太小时,凝结水流动不畅,或很快被积霜堵死,恶化了换热效果。目前一些房间空调蒸发器的基管也有用9.52mm或7.2mm的铜管,肋片多用厚0.12mm或0.15mm左右的铝片。采用冷风机时,不用载冷剂、冷损失少、结构紧凑、易于实现自动化控制。冷风机蒸发器的换热系数也不大,当迎面风速为2~3m/s时,其换热系数为29~35W·(m2·K)-1。
冷风机的蒸发器一般由许多并联的蛇形管组成,在供液前,应加装分液器和毛细管,保证液态制冷剂能够均匀地分配给各路蛇形管。分液器保证了流入各路的制冷剂蒸气含量相同。毛细管内径很小,有较大的流动阻力,从而保证了制冷剂分配时流量相同。
