气调库的平面布置是气调库设计的重点,应根据有关文件确定气调库的设计规模\间数以及辅助建筑,并对各个组成部分进行合理的组合安排,使之既能满足工艺生产和运行管理的要求,又符合气调库保温、气密的建筑要求以及制冷、气调、供排水、配电、控制等专业要求。
气调库的平面布置应符合下列要求:
1、应符合有关文件确定的气调库的设计规模(公称容积或吨位)。
2、应满足生产工艺流程要求,运输线路要短,避免迁回和交叉,同时,布置要紧凑,缩短制冷、气调、水电等管道距离。
3、气调间柱网尺寸和净高应根据建筑模数和货物包装规格、堆码方式以及堆码高度等因素确定。根据气调库的特性,应尽量提高气调库的高度,以减少占地面积。
4、气调库的建筑设计应尽量减少建筑的外表面积,外形趋于方正。

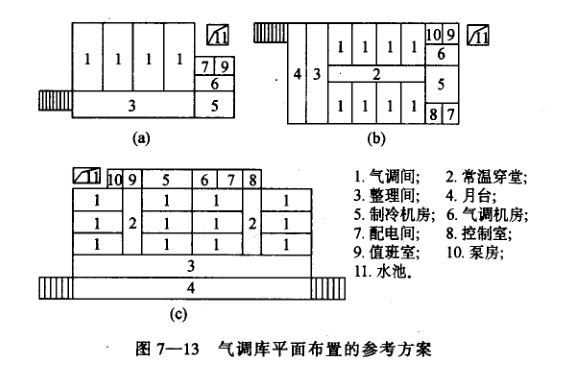

气调库的平面布置往往要做几个方案,经过综合分析比较后,从中选定一个较合理的方案。图7-13为气调库平面布置的参考方案。总之，气调库的平面布置应因地制宜，尽量做到投资少、效果好、工艺先进、使用管理方便。
