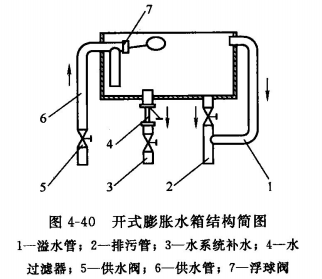

常用的形胀水箱有开式和闭式两种。开式膨胀水箱的配件主要包括补给水管、滋水管膨胀管、信号管、排污管等，此外在箱盖上应该配透气管。开式膨胀水箱的结构如图4-40所示。对于与大气相通的开式膨胀水箱，必须安装在水系统的最高点以上。另外，膨胀水箱与水泵的相对位里也是比较重要的，由于水泵进口处于低压区，很容易发生汽蚀。因此膨胀水箱应置于水泵吸入侧，以稳定这里的压力，同时管路其他部位也不至于形成负压区。

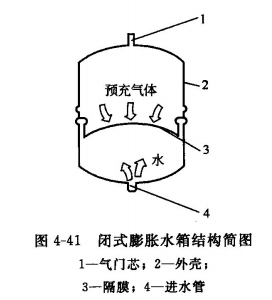

闭式膨胀水箱为钢质外壳，内有一合成材料制成的隔膜，这层隔膜将幼中充有空气与循环水隔开，如图4-41所示。由于水不与空气直接接触，不易氧化、结垢和锈蚀，延长了使用寿命。同时，闭式膨胀水箱内部具有预充压力，可以安装在水泵吸入侧的任意位置，而无需像和大气相通的开式形胀水箱那样必须安装在水系统最高点处。
另外，箱体应注意进行保温。当膨胀水箱兼用于供冷和供暖两种工况时，特别要注意安装条件，以防冬季因水箱内水的结冰而造成箱体结构的破坏。
