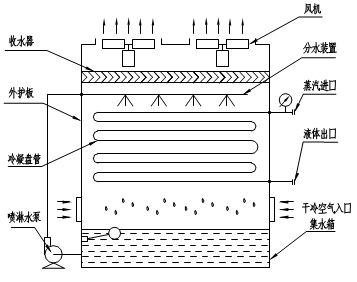

对蒸发式冷凝器的结构，早期有的厂家设计为风和水形成逆向流动的结构。目前大多厂家设计为水和风形成同向流动的结构，冷凝排管与疏水器同时进入干燥的新风，形成双效冷却效果，加强水的蒸发，使下部与上部盘管组的气流呈叉流同时换热状态，进一步降低淋水温度，增强换热效果，从而降低制冷系统的冷凝压力;其特殊的结构又保证了喷淋水与空气间良好的接触，使冷凝排管周围始终被水所包容，避免了风水逆向所造成冷凝管下部的水风吹散出现干冷凝现象;同时，风水同向结构水流速加快，还能有效阻止冷凝排管的结垢。
两台以上蒸发式冷凝器并联安装时;在接管上应遵循以下原则:
1)冷凝器出液管端应设置存液弯。
2)出液管应具有足够长度的垂直立管。
3) 贮液器与冷凝器之间的均压管应连接在冷凝器的进气口处。
