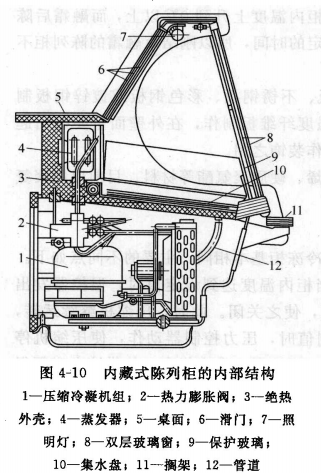

内藏式陈列柜的内部结构如图4-10所示,压缩机多为封闭式,冷凝器采用强制通风冷凝器,压缩机和冷凝器一般置于柜体底部,为防止灰尘堵塞冷凝器,保证冷凝器的冷却效果,在冷凝器前设置了空气过滤器。

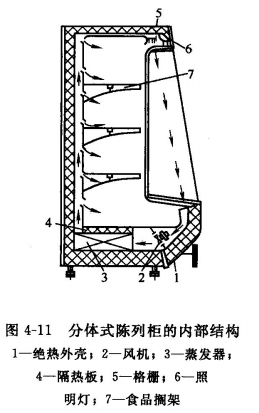

分体式陈列柜的内部结构如图4-11所示,其压缩机多采用半封闭式,一般为多台压缩机并联成机组形式,可同时为多台陈列柜提供冷量,这样便于制冷量的调节,使设备效率得以大幅提高,运行管理费用得以大幅降低。
分体式陈列柜制冷机组的冷凝器可以是水冷或风冷,但一般以强制对流风冷冷凝器为多,布置在室外。分体式陈列柜中的蒸发器有铝制平板式、金属丝翅片蛇形盘管式、交叉翅片盘管式和管板式等形式。分体式陈列柜的节流机构通常采用热力膨胀阀,小型内截式陈列柜采用毛细管作为节流机构。用于陈列果蔬或鲜花的陈列柜,配有加湿装置。用以预防果蔬或鲜花因柜内空气湿度小而脱水。
